进口直动式电磁阀原理结构使用说明

一、直动式电磁阀产品概述

      德国沃德WODE进口电磁阀作为工业过程管路自动化控制系统的执行元件，通电后能自动开启或关闭阀门，实现对管道中流体介质的通断控制，它广泛应用于冶金、石化、军工、航天、船舶重工、核工业、消防、工业窑炉、电力、干燥设备、清洗设备、喷泉、食品、医疗设备、给排水、采暖空调、科研、节能产业等各个领域。其流通的介质有空气、燃气、水、油、防腐剂等流体。适用于工作压力为无压或低压起动的工况。

二、直动式电磁阀结构特征与工作原理

    直动式电磁阀采用不锈钢阀芯结构，使阀的防腐性能力大大提高，克服了易卡死的弊端，介质截止处采用相对应的材料密封，提高了阀的密封性能，延长了电磁阀的使用寿命。

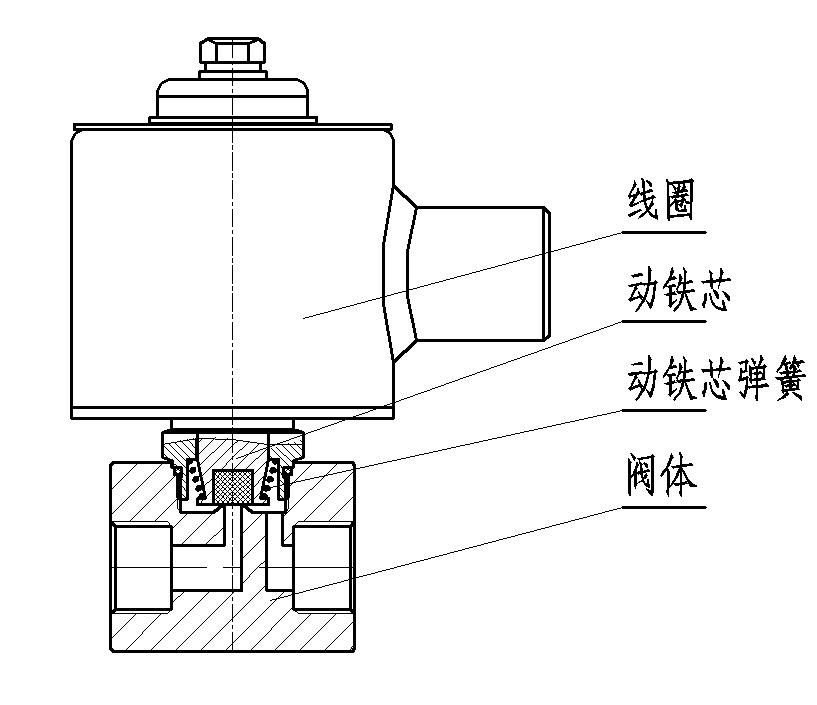

    直动式电磁阀主要由电磁线圈、阀体、阀盖、动铁芯、动铁芯弹簧等部分组成具体结构见图

对于常闭型电磁阀，当电磁线圈通电时，阀铁芯吸合，阀门打开；当电磁线圈断电后，阀芯因自重及阀芯弹簧作用下落，阀门关闭。

        对于常开型电磁阀，当电磁线圈通电后，阀铁芯吸合，阀形成关闭状态，当电磁线圈断电后，阀芯靠弹簧复位，阀形成打开状态。

        带信号反馈的原理：当电磁阀打开时，公共线与开信号线相通，与关信号线不通；当电磁阀关闭时，公共线与关信号线相通，与开信号线不通。

三、直动式电磁阀基本参数

a）直动式电磁阀公称通径（DN）：0.5□ 1□ 2□ 3□ 5□ 6□ 8□ 10□ 15□ 20□

b）直动式电磁阀工作介质：油□  蒸汽□  水□  空气□  气体□ 其它

c) 直动式电磁阀介质温度（°C）：0~80□ -40~80□ -200~0□ 0~200□

d）直动式电磁阀工作压力（Mpa）：0~0.1□  0~0.6□   0~1.0□   0~1.6□（小口径可达0~10）

e 直动式电磁阀线圈分类：普通型□ 防水型□  防爆型□ （内接线座式□  引出线式□）。

f）直动式电磁阀工作电压：交流供电允差为额定值的-15%和+10%，频率为50Hz；直流供电电压为允差为额定值的±10%

  交流AC(V)： 36□ 110□ 127□ 220□ 380 □

  直流DC(V)： 12□  24□  36□  48□  110□ 220□

g）直动式电磁阀连接方式：扩管式□ 内螺纹式□ 外螺纹式□ 法兰式□ 焊接式□

h）直动式电磁阀阀体材质分类：不锈钢□ 铸钢□ 铜□ 塑料□ 铝合金□

如其他参数可根据用户需求做详细说明定制。

四、直动式电磁阀安装、调试、操作

1、装置的安装必须符合“现场安全规程”的相关规定。

2、在安装电磁阀前，管道必须清洗干净，必要时阀前须装100目的过滤器。

3、安装时须线圈竖直向上，介质流通方向应与阀体上箭头指示方向一致。

4、不能将电磁阀安装在管道低凹处，以免因蒸汽冷凝水、杂质等沉积在阀内而妨碍正常工作。

5、在管道刚性不足的情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动。

6、连续性生产部门为在电磁阀清洗和检修期间仍确保生产正常进行，建议电磁阀前、后必须装手动阀和采用旁路阀。注意：旁路阀平时要常闭。

7、电磁阀安装完成后，检查管路和电路连接无误，开通管路介质和电路，试动作数次，确认正常后方可投入正式使用。

德国沃德WODE进口电磁阀有进口直动式电磁阀、进口分步直动式电磁阀、进口真空电磁阀、进口先导式电磁阀、进口先导式高压电磁阀、进口超高压电磁阀、进口燃气电磁阀、进口电磁式紧急切断阀等产品，沃德电磁阀在国内市场应用非常广泛，得到了广大用户的好评，如重庆弛源化工（建峰化工集团子公司）、华润协鑫热电、中国科学院沈阳自动化研究所、太美薯业有限公司等。

如您对这该电磁阀的原理功能还不能理解，可致电我公司（010-57038765）技术部门，我公司人员会根据您的工况给您选型，介绍原理结构及使用要求。
