进口电动三通球阀实际安装应用

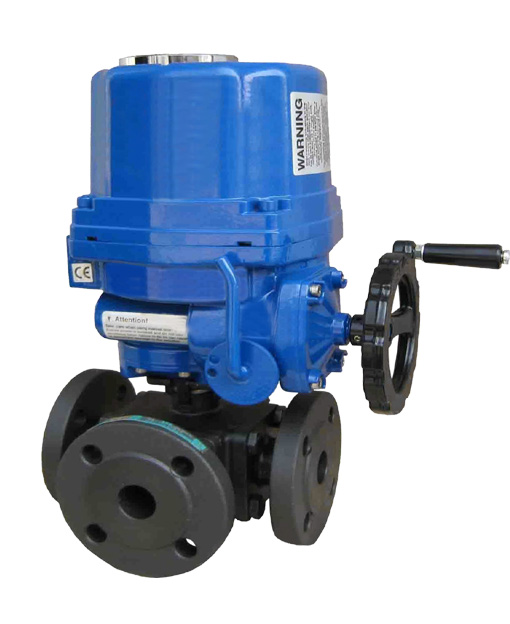

德国沃德WODE进口电动三通球阀采用角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，即可控制运转，实现对工艺介质的比例调节或二位切换控制。

T型、L型电动三通球阀是沃德公司根据用户工况设备应用需求而开发的新型电动三通球阀。标准球芯有L型有三通双口孔种，改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。

产品特点

（1）电动三通球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。

（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。

（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。

（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

主要技术参数

公称通径DN（mm）：螺纹连接：6、10、15、20、25、32、40、50

                    法兰连接：15～300mm

公称压力（MPa）PN1.6、2.5、4.0、6.4、10、16、32MPa

阀体形式三段式分体式阀体

连接形式螺纹式、焊接式、卡套、法兰等

阀芯形式"O"型球形阀芯

动作范围0～90°

泄露量Q按GB/T4213-92，小于额定KV0.01%（软密封：零泄漏）

调节型电装基本误差±1%

调节型电装回差±1%

调节型电装死区≤1%（可调）

调节型电装可调范围250：1

控制方式开关到位灯（开关两位控制）、智能调节（4～20mA模拟量信号控制）

执行器技术参数

电源电压AC220/380V，50/60Hz 　

输出力矩50N·M～2000N·M

动作范围0～90°0～360°动

作时间15秒/30秒/60秒

保护装置过热保护

环境温度-30°～60°手动操作同附带手柄操作

限位电气、机械二重限位

防护等级相当于IP-65

防爆等级ExdIIBT4；特殊要求可定制ExdIIBT6

位置测量可选装开关或电位计

驱动电机8W/E

进线接口PE1/2〞进线线锁
