进口气动阀门用途及功能介绍
气动阀门就是借助压缩空气驱动的阀门。由气动执行器和阀体连接组成的气动阀门。
气动开关阀就是以压缩空气（空压机）为动力源，通过电磁阀换向去驱动气动执行器，气动执行器带动阀门，实现阀门的开关。
下为单动气动开关型蝶阀实图：

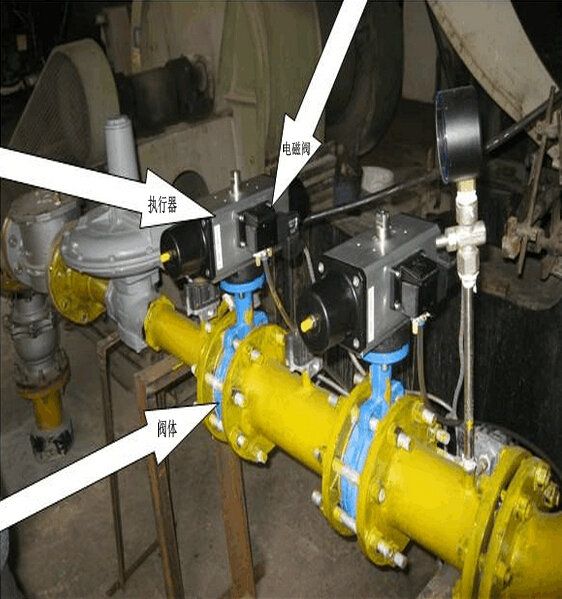

气动阀门系统各部分功能和用途
①气动执行器：分为双作用型和单作用型（气开式、气关式）。双作用气动执行器：对阀门开启和关闭的两位式控制。单作用气动执行器（弹簧复位型）：在气路切断或故障，阀门自动开启或关闭。
②阀门：阀门是流体输送系统中的控制部件（有球阀、蝶阀、截止阀、闸阀、调节阀等）。
③电磁阀：分为单电控电磁阀和双电控电磁阀。单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 。双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭。
④限位开关：远距离传送阀门的开关位置的信号。有机械式、接近式、感应式。
⑤气电定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制。
⑥气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。
⑦手动操作机构：在自动控制不正常情况下手动操作。
⑧消声器：安装在电磁阀的排气口，降低噪声。
⑨快插接头：一端连接于电磁阀或执行器，另一端将气管直接插入即可使用。
⑩空压机：是压缩空气的气压发生装置。
进口气动阀门调试

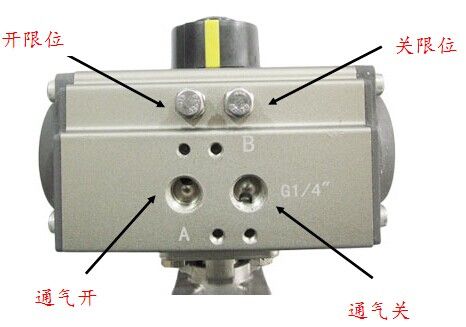

1、在没有电磁阀的情况下，首先从一端通气，看阀门开或关的位置是否到位。如果没有到位把相对应的限位螺丝向外放松一点，多少根据阀门位置相差多少来决定。一个是开限位，一个是关限位。通常情况下执行器左边通气为开阀，右边通气为关阀。限位开关通常情况下，左边为开限位，右边为关限位。(逆时针旋转行程放大，顺时针行程变小)。(注：调整后应锁紧)
2、在装上电磁阀以后，首先通气看阀门是否为全关状态，否则检查电磁阀及阀门安装状态。使用电磁阀上手动开关调试，看阀门的全开和全关位置是否到位，行程如需调整，方法与上面一样。
进口气动阀门选型参数：
产品名称：
产品型号（可不填）：
公称压力：
公称通径：
阀体材质：
连接方式：
介质名称：
介质温度：
使用压力：
气动执行器类型：双作用气缸，单作用气缸（气开式、气关式）
电磁阀电源及类型：AC220V、380V、110V，DC24V；单电控、双电控
防护类型：普通型、防爆型
附件（可多选）：电磁阀、空气过滤减压阀、限位开关、蜗轮传动装置
德国沃德WODE阀门主要应用领域：
原油，成品油，天然气等管线工程
各种调压站，计量站
储气库，储油库
石油，天然气及石化工程处理厂，容器装置
液化气输送及储运工程
陆上或海上石油平台及海底管线, 管汇
船舶制造工程
各类发电厂
区域供热工程
固体流动介质的输送工程
其它特殊应用领域／根据客户要求特殊设计生产
德国沃德WODE气动阀门具体产品有：不锈钢气动球阀，塑料气动球阀，卫生级气动球阀，碳钢气动球阀，二通气动球阀，三通气动球阀，四通气动球阀，气动焊接球阀，高温高压气动球阀，气动低温球阀、气动蝶阀、气动对夹式蝶阀、气动法兰蝶阀、气动不锈钢蝶阀、气动卫生级蝶阀、气动截止阀、气动闸阀、气动切断阀、气动刀型闸阀、气动浆液阀等。
