进口电磁阀安装维护基本操作示意图
进口电磁阀安装维护基本操作示意图
电磁阀是工业过程自动化控制系统用的执行器。它在接受电控信号后能自动开启或关闭。实现对管道中的流体介质的通断控制。但是广大用户在安装和使用中由于非专业人员,有诸多疑问。就此电磁阀著名品牌德国沃德WODE的工程师对电磁阀的安装维护基本操作要素进行归纳分析以便供广大用户参考。

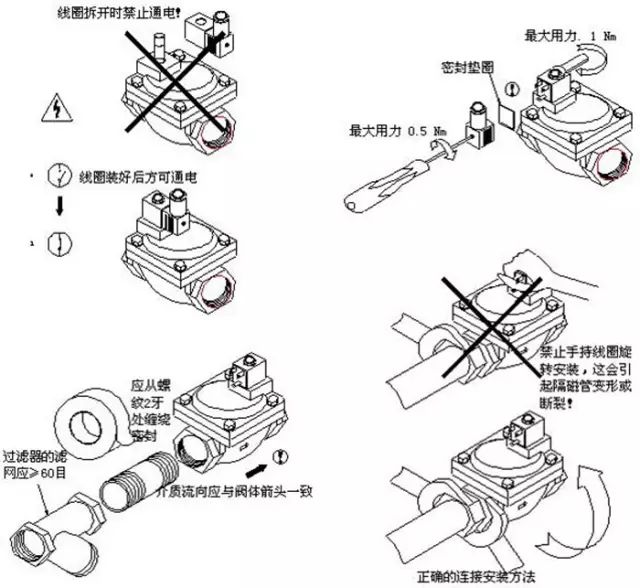

电磁阀安装维护基本操作示意图

故障分析与解决方法

故障现象
分析故障产生的原因
故障排除方法
控制输出电源后
电磁阀的动磁芯
无吸合动作声
(1)线圈没有接通电源
(2)电源接触不良或端子松动
(3)电源电压过高或过低
(4)线圈断路或短路
(万用表可测出:电阻值为0或者无穷大时)
(1)用万用表或电笔直接检测线圈接线盒处是否有电
(2)打开线圈接线盒拧紧电线端子螺丝
(3)调整电压或给供电、控制设备增加稳压装置
(4)重新购买更换线圈
 通电后动磁芯
有吸合动作声
但电磁阀没打开
(1)流体超过最大工作压力或压差
(2)动磁芯和阀内有杂质堵塞或卡住
(3)使用时间过长或寿命到期
(1)降低流体输送压力或电磁阀前增加减压设施
(2)拆开电磁阀清洗,并在阀前安装过滤器
(3)更换新的电磁阀
 通电时噪音过大
(1)线圈顶上的螺母松动
(2)电压波动超过允许公差范围
(3)流体压力或压差超出允许范围
(4)隔磁管内或动磁芯吸合面粘有杂物
(1)拧紧螺母或在线圈下面加一个软密封垫圈
(2)调整电源的电压或增加稳压设施
(3)降低流体输出压力或在电磁阀前增加减压装置
(4)清洗隔磁管和动磁芯
 线圈过热
(1)电压过高或过低
(2)流体温度或环境温度过高
(3)长期超负荷或带电使用
(1)调整电源的电压或增加稳压设施
(2)若温升没有超标则属正常现象,否则更换高温型
(3)选配节能模块,或针对工况需要选择常开型
断电后,电磁阀不能
关闭或关不死内漏
(指常闭型)

(1)流体粘度过高并超标
(2)动磁芯和阀内有杂质堵塞卡住
(3)阀芯密封被坚硬杂质划伤破坏
(4)复位弹簧变形或弹簧疲劳老化
(5)阀座粘附脏物或被硬物划伤破坏
(6)密封垫脱落、缺陷、变形、破损
(7)阀芯磨损、使用寿命到期
(1)定购适应高粘度的电磁阀
(2)拆开电磁阀清洗内件,并在阀前安装过滤器
(3)清洗杂质、研磨密封面、更换密封件或阀芯组件
(4)纠正、拉伸弹簧或更新弹簧
(5)清洗杂质、脏物,研磨阀座
(6)更换新的密封件
(7)更换新的阀芯或重新买新的电磁阀
 电磁阀外漏
(1)连接处松动
(2)连接处密封件损坏
(3)受到碰撞或安装时用力过猛
   造成阀体或零部件裂纹、破裂
(1)拧紧泄漏处的螺栓或紧固螺母
(2)拆开更换密封件
(3)更换受损的零部件或阀体

电磁阀安装细则
1、收货时应核对电磁阀标牌或标签上的型号、参数是否订货时提出的型号、参数一致,若有错误请马上与供方联系。
2、安装前应仔细阅读使用说明书,检查现场实际工况参数是否在您所购的产品使用范围内,若现场工况参数超过允许范围请立即停止安装或使用并向我方咨询,以免引发事故或损坏产品。
3、严格按照安装操作步骤进行,切记注意事项和要点,做好安装前充分准备工作。
4、在电磁阀与管道安装连接之前,先用≥0.3MPa的空气或水对管道进行冲洗,确保把管道中的杂质(如焊渣、密封残物、污垢等)清除后再连接电磁阀。
5、电磁阀不宜安装在管道的低凹处,若是安装在容器排放管道段时,管道出口应尽量不要从容器底部引出,以免容器底部沉积杂质冲出后进入电磁阀引起故障,所以管道出口应从容器底部稍上位置引出。
6、电磁阀一般只能单向使用,不可装反,通常在阀体上有“→”标志表示介质流向,或以英文字母“IN”表示入口、“OUT”表示出口,请务必按此指示方向安装,否则当流体到达电磁阀处时会产生自动开启或泄漏现象。
7、接管时注意,密封材料不可使用过量,如螺纹连接时,接管外螺纹长度不可超过电磁阀内螺纹的有效长度,并在外螺纹前端半螺距处用锉刀倒棱,自螺纹2牙处开始缠绕密封带,否则过量的密封带或粘结剂残渣进入电磁阀的内腔会引起故障。
8、电磁阀对流体的要求:应确保流体无杂质、不结晶、不凝固、不结垢、不结膏、粘度<22CST,否则会引起故障,同时应在电磁阀的前端管道上安装过滤器,且过滤器的滤网目数应≥60目,以避免杂质进入电磁阀。
9、注意您所订购产品的防护等级,普通型不可在易燃易爆危险场合使用,IP54级不宜安装在露天、严重漏水、溅水的地方。
10、电磁阀应安装于水平管道(如图1所示) 线圈应竖直向上,不得垂直安装(如图2所示)否则会引起泄漏和影响寿命。

11、电磁阀的安装位置应预留一定操作空间,以便于日常保养和定期维护。
12、在管道钢性不足或有水锤现象的情况下,建议把阀前后管子用支架或其它方式固定,以防电磁阀工作时引起振动。
13、在冰冻或严寒场所使用时,须用隔热材料对管道和阀体加以保温或在管道上设置加热器。
14、电磁阀与管道接好后,要进行正向打压(切勿反向打压,否则会损坏电磁阀),检查电磁阀及接管处是否有泄漏。
15、对于配有标准接线盒的电磁阀,应将塑料接线盒拆下打开将出厂时测试电源线去掉后将用户电源线连接到端子上固定,而对于导线或引线式的电磁阀则不能去除,直接将导线与用户电源线连接。
16、与电磁阀相关的电源控制线路及设施,如继电器、开关和接触器等应连接牢固、不得有松动或振动,电气回路要接入相应的保险线,作为电气回路的保护,否则将影响电磁阀的正常工作或损坏。

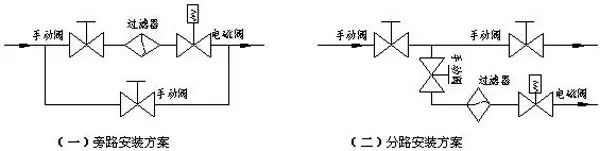

17、为便于正常维护或预防电磁阀发生故障时维修更换,并保证系统正常运行,建议采取以下其中之一备用管路方案:

18、电磁阀安装后经检查前期准备试验工序完成后,须通入流体试动作3~5次,确认正常后方可投入正式使用。
19、注意:如果您订购电磁阀时告诉我们是通液体的,而试验时是通入气体,如果产生泄漏或泄漏超标,则属正常现象,因为气体和液体存在密度和粘度差别,此时如果你通入液体时就不出现泄漏或超标了。
20、用户订购产品为防爆型电磁阀时,同时应遵守以下事项:
①安装使用应遵守GB3836.15-2000规定,请在本产品所允许的场所使用;
②严格遵守断10分钟电后开盖,产品接地连接部位应与现场接地装置可靠接地;
③引出电缆线应采用阻燃护套管,护套外径尺寸为55mm~60mm;
④维修、保养应由具有相应资质的专业人员执行。
沃德WODE作为电磁阀国际知名制造商,能为用户提供专业的咨询、设计、选型、安装等全套的工业系统自控解决方案。如您对阀门选型或者售后服务有需要更详细了解可致电沃德阀门中国一级代理商(联系电话:010-57038765),沃德各代理商竭诚欢迎您来电沟通探讨阀门的各种技术资料。
