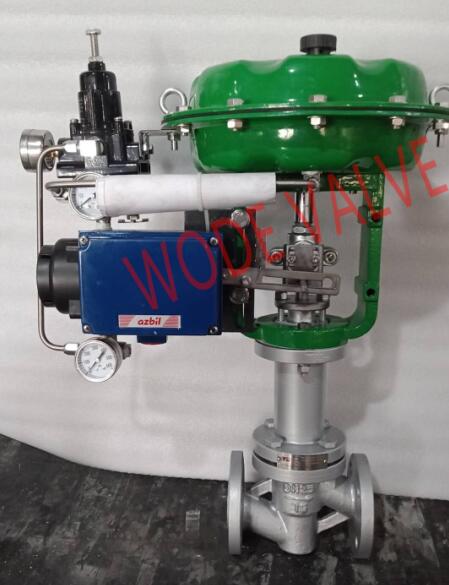

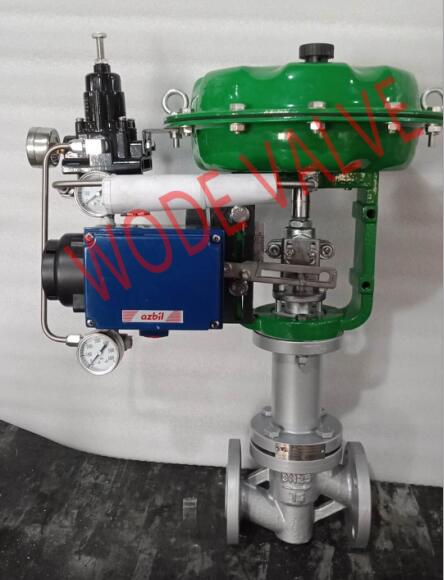

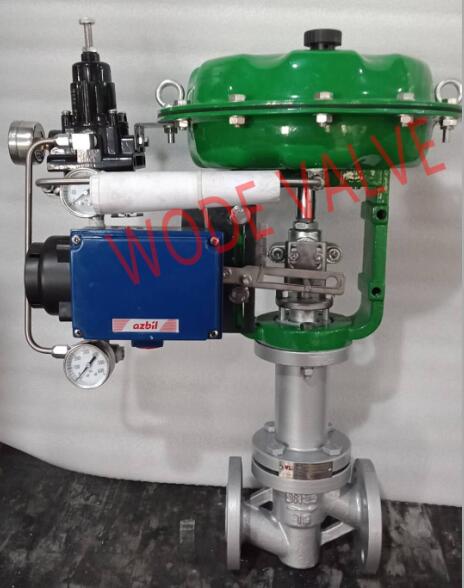

进口气动衬氟调节阀知名品牌实物图
德国沃德WODE进口气动衬氟调节阀是由多弹簧气动薄膜执行机构和防腐蚀直通低流阻单座阀组成，单座阀与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46）塑料，又采用聚四氟乙烯波纹管密封，具有密封性能好，动作灵敏、流体通道呈S流线型、压降损失小、阀容量大、流量特性精确，配用电-气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛适用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
进口气动衬氟调节阀产品特点：
1、耐腐蚀。几乎能耐所有的介质（包括浓硝酸和王水）的腐蚀。
2、密封性能好。采用波纹管和填料双重密封，确保无渗漏。
3、泄漏量小。由于阀芯、阀座采用软密封，确保无渗漏。
4、配用HA执行机构（可带手动），输出力大、结构紧凑。
进口气动衬氟调节阀阀本体部分参数：
型 式： 直通单座铸造衬氟球型阀
公称通径： 15、20、25、32、40、50、65、80、100、125、150、200、250mm
公称压力： ANSI 125、150、300或 PN1.6、2.5MPa
法兰连接密封面型式：RF
法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB/T79.1-94(PN1.6MPa)、
HG20596-97、HG20618-97等，
材 料：WCB、CF8、CF8M、CF3、CF3M+内衬F46或+内衬PFA
上 阀 盖：常温型(P) -20~+150℃，
压盖型式：螺栓压紧式
填 料： V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
进口气动衬氟调节阀阀内组件：
阀 芯 型 式：单座柱塞型衬氟阀芯
流 量 特 性：线性特性和等百分比特性
阀座阀芯材料：304衬F46
波纹 管 材料：聚四氟乙烯
执行机构参数：
型式：HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料：乙丙橡胶夹尼龙布、橡胶夹尼龙布
供气压力：140~400KPa(HA型)、400~500KPa(VA6型、VP型)
气源接口：RC1/4"(HA、VA型)、G3/8、1/2"(VP型)
环境温度：-30~+70℃
可配附件：定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式：气关式—失气时阀位开(FO)；气开式—失气时阀位关(FC)
德国沃德WODE的进口气动衬氟调节阀广泛用于国内各大化工厂，比如江苏奥喜埃化工、青岛碱业等
注：由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为您提供完整的图纸及技术资料。
产品外形尺寸、尺寸结构图图，请与沃德阀门代理商联系，谢谢！订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
