进口气动调节阀执行机构详解
进口气动调节阀执行机构详解

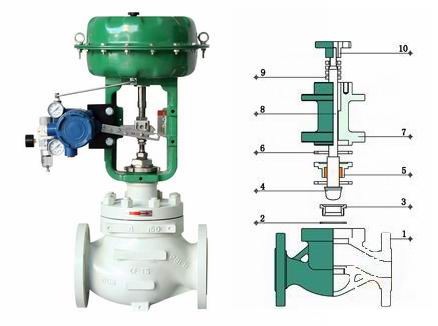

    以知名气动调节阀厂家德国沃德WODE为例,气动调节阀执行机构作为调节阀的重要组成部分,也称作多弹簧气动薄膜执行机构,它由膜片、压缩弹簧、托盘、推杆、支架、轴套、膜盖等主要零件构成。气动调节阀执行机构是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构,其膜盖盘、限制件等零件均采用钢板冲压成型。膜片形状较复杂,采用特殊的压制工艺,使爆破强度达22kg/cm2以上。多弹簧形式改善了弹簧制造的工艺性,有利于不同弹簧范围的组配。可调零功能则提高了线性精度。气动调节阀执行机构表面处理采用环氧静电粉未喷涂,具有较高牢度和耐腐蚀性。具有受力均匀、稳定性好、尺寸小,重量轻等优点。以压缩空气为能源动力,接受电-气阀门定位器或电磁阀输入的气源压力信号,此压力作用在膜室膜片上产生推力压缩弹簧组件,并使推杆位移,当推杆与弹簧组被压缩后产生的反力相平衡时,阀杆就稳定在相应行程上。依照力平衡原理,行程大小与压力信号输入大小成一定的比例关系,从而达到阀门阀芯准确定位。
进口气动调节阀执行机构详细参数
执行器型号
ZHA/B-11
ZHA/B-22
ZHA/B-23
ZHA/B-34
ZHA/B-45
ZHA/B-5
额定行程(mm)
10
10、16
16、25
40
40、60
100
有效面积(cm)
200
350
350
560
960
1600
气源接口尺寸
M10×1
M12×1.25
M16×1.5
气源压力
0.14、0.25MPa
环境温度
-30~6℃
弹簧范围
0.02~0.10、0.04~0.10、0.08~0.24MPa
作用形式
ZHA型:正作用,当信号压力增加时,阀杆部件向下移
ZHB型:反作用,当信号压力增加时,阀杆部件向上移
德国沃德WODE作为控制阀国际知名制造商,能为用户提供专业的咨询、设计、选型、安装等全套的工业系统自控解决方案。如您对调节阀的选型或者售后服务有需要更详细了解可致电沃德阀门中国一级代理商,沃德各代理商竭诚欢迎您来电咨询订购。
