进口切断阀的选型及分类
进口切断阀的选型及分类

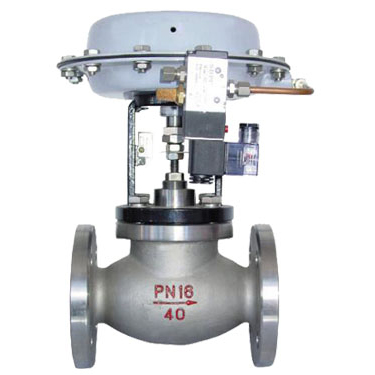

切断阀是自动化系统中执行机构的一种,由多弹簧气动薄膜执行机构或浮动式活塞执行机构与切断阀组成,接收调节仪表的信号,控制工艺管道内流体的切断、接通或切换。具有结构简单,反应灵敏,动作可靠等特点。可广泛地应用在石油、化工、冶金等工业生产部门。气动切断阀的气源要求经过滤的压缩空气,流经阀体内的介质应该是无杂质和无颗粒的液体和气体。
在要求较高的应用场合都会对调节阀提出切断要求,因此切断功能是调节阀的一个重要的使用功能和内在质量指标(对切断等级的划分及标准见相关资料)。在现场使用中,往往会出现调节阀切断不好,泄漏大等故障。除因堵卡、允许压差过小而被顶开等原因造成的泄 漏增加外,绝大部分都是由于调节阀的结构缺陷和选型不当造成的。
一、结构型式的选择
双密封类调节阀(如双座阀、双密封套筒阀等)主要的缺点之一就是泄漏大。但上世纪 80年代以前,由于当时较盛行套筒阀,然而,不少厂家却在套筒阀上下了很大功夫以改进结 构来降低泄漏量,使其演变成非常复杂的结构。于是,这又带来了许多不足: 零件多、可靠性差、备件难、维护难、切断效果不理想等等。实际上,这是设计思路都陷入 了误区,与其在阀体的“心脏"内作如此复杂的改动,倒不如通过外部调整来实现。因此, 应选择单密封类调节阀。这样,密封问题、可靠性问题、维修和备件问题均被一一解决了。 此时,解决矛盾的重点转化为介质对阀的不平衡力增大的问题,解决它仅需配强力活塞执行 机构、加粗阀杆即可。这种通过外部来解决的办法显然比通过内部的复杂改进要容易得多, 与其说这是办法问题,还不如说这是思路问题。 进入到九十年代,人们开始寻找结构更简单、密封更可靠的切断阀。这时,发现角行程 阀比直行程阀(单座阀、套筒阀、闸阀)更具有优越性,以知名阀门品牌德国沃德WODE为例,于是产生了三偏心切断蝶阀、全功 能切断阀、硬密封切断球阀。
二、密封面的选择
(1)面对面密封:
常见的柱塞阀芯,其密封面为60℃的小锥面,阀座也是60℃的小锥面,此小锥面的宽度通 常在0.5mm~2mm之间,要密封好就必须保证两个锥面良好接触。但事实上,它始终受到加工 误差的影响如同心度、不圆度、倾斜度等,其密封效果不十分理想。这类阀的泄漏率通常为 10-4,经过精密的研磨可达10-6,只能达到较好的密封等级。
(2)球面密封:
利用阀芯的球面转动与固定的阀座小锥面相切,它们之间为线接触,这就比上述面对面密 封的效果好。公司推出的全功能超轻型阀、球面密封蝶阀等就是采用这一思路来制作的, 其泄漏率可达10-6~10-8,高性能的三偏心蝶阀可高达10-8,以至零泄漏。
三、密封材料的选择
(1)软密封
除耐腐蚀的衬里阀门外,一般的软密封阀指阀芯或阀座两者之一采用非金属材料(主要为聚四氟乙烯,还有橡胶等)的密封形式的阀。软密封阀密封效果最佳,但在管道安装、系 统的清洗中都有可能留下或多或少不干净的杂物(如焊渣、铁屑等),它们流经调节阀时, 容易把软密封阀座或阀芯划伤,使泄漏量增加,密封的可靠性差。所以,选择软密封结构必 须考虑介质的清洁和投运前严格冲洗管道。
(2)硬密封
硬密封再堆焊耐磨合金等是切断阀的最佳选择。这种方式在考虑密封性的同时也考虑了 使用寿命和可靠性,虽然出厂指标只有10-6~10-8,达不到软密封零泄漏的效果,但足以满足 严密切断的要求,而且它经久耐用,从经济的角度考虑更合算。
