一片式球阀、二片式球阀、三片式球阀的区别
德国沃德WODE的一片式、二片式、及三片式球阀比较常用的是采用螺纹连接的球阀。阀体采用先进的硅溶胶精密铸造工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。二片式、三片式球阀连接形式另有对焊（BW）和承插焊（SW），可设置90°开关定位机构，根据需要加锁以防止误操作。
区别
一片式球阀，二片式球阀，三片式球阀根本的区别在阀体结构上。
一片式球阀是缩径的，由一个塞头将球体固定，流量比较小；
二片式球阀是全通径的，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否漏气。密封性比较好；
三片式球阀跟二片式球阀类似，也是全通径的，但球体中间多了一个阀体，再由两边带颈法兰夹住，承受压力较好，安装方便，易拆卸维修和清洗。

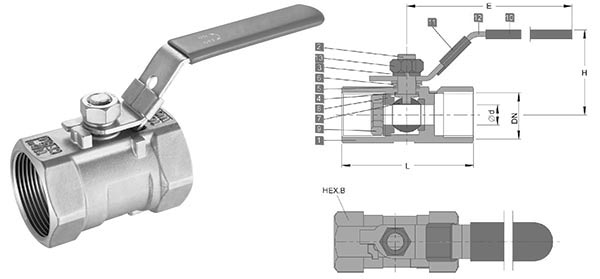

一片式球阀概述：
一片式不锈钢球阀属于手动阀类。球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。球阀主要用于截断或接通管道和设备介质，也可用于流体的调节与控制，球阀流体阻力小，结构简单，体积小，重量轻，紧密可靠，操作维修方便，不会引起阀门密封面的侵蚀，适用范围广。
一片式球阀技术参数：
1.公称压力：1.6-6.4MPa
2.适用稳定范围：-20～232℃～350℃
3.适用介质：水、油、气及某些腐蚀性液体（W。O。G）
4.螺纹类型：G、NPT、BSPT、BSP、DI259/2999
硅溶胶铸造不锈钢阀体、阀盖
螺纹类型：NPT、BSPT、BSP、DIN259/2999
一片式内螺纹球阀无法做成高平台
不能搭配电动、气动等执行机构

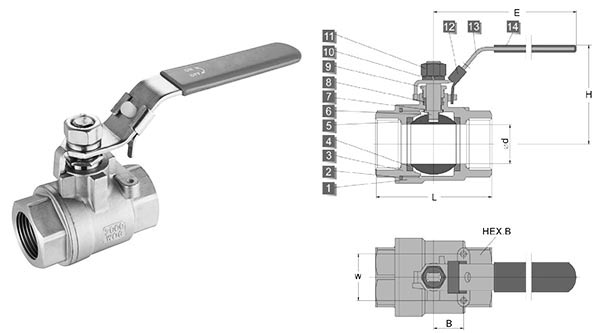

二片式球阀性能规范：
工作压力：1000PSI PN64 工作温度：-20～232℃
适用介质：水、油、气体或其他腐蚀性液体
螺纹标准： NPT, BSPT, BSP, DIN259/2999

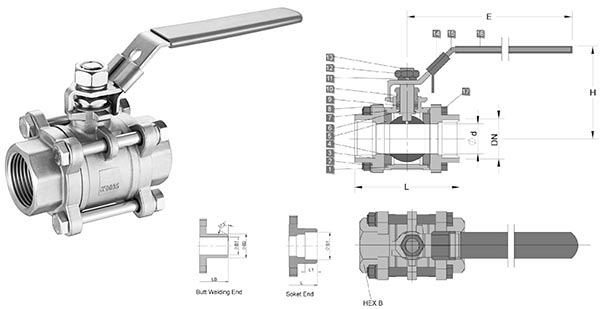

三片式球阀特点
三片式球阀是一种比较新型的球阀类别，阀体铸造采用国外引进的先进工艺，结构合理、造型美观。三片式球阀阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。广泛适用于石油、化工、城市给排水等要求严格切断的工况。驱动方式:手动、电动、气动可设置90°开关定位机构，根据需要加锁以防止误操作。
三片式球阀用途
三片式球阀适用于空气、蒸汽、水、气体、石油和石化产品、腐蚀性介质等，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。三片式法兰球阀产品具有结构紧凑、外形精美、智能控制、使用方便等诸多特点。为手动操作转角为90°旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修简单、使用寿命长。一片式球阀通常应用密封要求严格场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。
|
