减压阀、安全阀、稳压阀、泄压阀的区别与不同
减压阀、安全阀、稳压阀、泄压阀的区别与不同
减压阀、安全阀、稳压阀、泄压阀都属于压力控制阀门,主要区别在于其使用的功能上。
减压阀是将压力高的介质降为压力低的介质的设备,该阀的特点,是在进口压力不断变化的情况下,保持出口压力和温度值在一定的范围内。

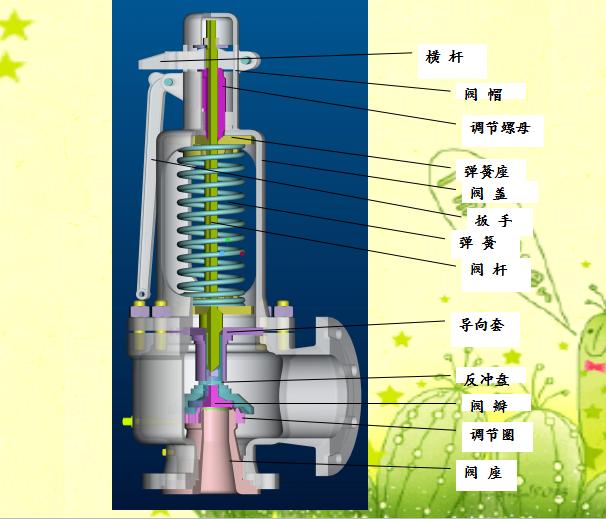

安全阀用以防止锅炉、压力容器等设备或管道因超压而发生损坏的阀门。当压力略高于正常工作压力时,安全阀自动开启,使压力下降。当压力略低于正常工作压力时,安全阀自动关闭,停止排放流体并保持密封。
泄压阀主要是用在压力过大的场合,当压力大于设定值时阀内片被顶开及时释放压力,压力减小后恢复到原来的位置,和安全阀区别不大,泄压阀多指用于液体的,安全阀多指用于气体,蒸汽的。
稳压阀是将一个区域内的介质保持在一定的压力范围的设备。
稳压阀和减压阀的区别
减压阀:无论进口压力如何变化,都把出口压力减到额定值,起到减压作用。(一个是把压稳定在应有的状态);像德国沃德WODE的减压阀都带有稳压功能的。也就是常说的可减动压和静压。
稳压阀:无论下游压力和需求量如何变化,都维持一个恒定的上游压力。(一个是把压从高处降到应有的状态)
安全阀及减压阀是两种阀门类型,是专用阀门。其中,安全阀属于安全泄发装置,是专用阀门,只在工作压力超过允许范围时动作,对系统起到保护作用。减压阀属于工艺阀门,可使高压物流减压,以满足后系统对压力的要求,其工作过程是连续的。
· 减压阀设计标准表 ·
标准代号
标准名称
JIS B3372-1982
压缩空气用减压阀
JIS B8410-1990
水道用减压阀
GB/T 10868-1989
电站减温减压阀技术条件
GB/T 12244-1989
减压阀一般条件
GB/T 12245-1989
减压阀西能试验方法
GT/T 12246-1989
先导式减压阀
GB/T 3656-1994
水减压阀
GB/T 3656-1994
船用空气减压阀
ASTM F1370-1992
船用给水系统减压阀
JB/T 53265-1994
先导式减压阀产品质量分等
AWWA C511-1992
减压防回流阀门组件
· 减压阀工作原理 ·
序号
名称
工作原理
1
直接作用薄膜式减压阀
出口侧压力增加,薄膜向上运动,阀开度减小,流速增加,压降则该拿大,阀后压力减小,出口侧压下降。薄膜向下运动,阀开度增大,流速减小,压降减少,阀后压增大。阀后的出口压力始终保持由整定调节螺钉整定的恒压。
2
直接作用波纹管式减压阀
出口侧压力增加,波纹管向上运动,阀开度减小,流速增加,压降则该拿大,阀后压力减小,出口侧压下降。波纹管向下运动,阀开度增大,流速减小,压降减少,阀后压增大。阀后的出口压力始终保持由整定调节螺钉整定的恒压。
3
先导活塞式减压阀
拧动调节螺钉,顶开导阀阀瓣,介质从进口侧进入活塞上方,由于活塞面积大于主阀瓣面积,推动活塞向下移动,使主阀打开,有阀后压力平衡调节弹簧的压力改变导阀的开度,从而改变活塞上方的压力,控制主阀瓣的开度,使阀后的压力保持恒定。
4

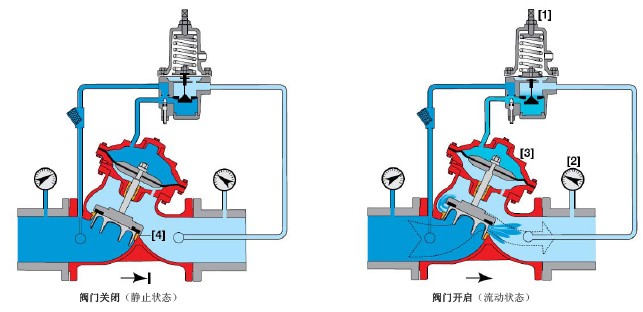

先导薄膜式减压阀
工作原理同上。薄膜上腔的压力由旁路调节阀控制。
5
先导薄膜式减压阀
当调节弹簧处于自由状态时,主阀和导阀都是关闭的。顺时针转动手轮时,导阀膜片向下顶开导阀,介质经过导阀流至主膜片上方,从而推动主阀,使主阀开启,介质流向出口,同时进入导阀膜片的下方,出口压力上升至与所调弹簧力保持平衡。如出口压力增高,导阀膜片则向上移动,导阀开度减小。同时进入主膜片下方介质流量减小,压力下降,出口压力降低达到新的平衡,反之亦然。
6
组合式减压阀
减压阀由主阀,导阀、截止阀组成。当调节弹簧处于自由状态时,主阀和导阀呈关闭状态。拧动调节螺钉,由介质推开导阀,同时进入主阀橡胶薄膜腔室与调节弹簧的压力保持平衡,进入主阀橡胶薄膜腔室,使橡胶膜片向上,主阀打开,介质流向出口(此时截止阀打开,保持腔室一定的压力),出口介质再反馈至橡胶薄膜上方腔室和导阀下方腔室。当出口压力增高时,导阀的膜片上移,导阀开度减少,使腔室的介质压力下降,同时腔室压力下降,主阀橡胶薄膜下移,主阀的开度减小,出口压力下降,达到新的平衡;反之亦然。
7
杠杆式减压阀
这时通过杠杆上的重锤平衡压力的减压阀。其动作原理:当杠杆处于自由状态时,双阀座的阀瓣和阀座处于关闭状态。在进口压力作用下,向上推开阀瓣,出口端形成压力,通过杠杆上的平衡重锤,调整重要传达到所需出口压力。当出口压力超过给定压力时,由于介质压力作用于上阀座上的力比作用于下阀座上的力大,形成一定压差,使阀瓣向下移动,减小节流面积,出口压力亦随之下降,达到新的平衡;反之亦然。
8
先导波纹管式减压阀
结构原理同先导活塞式减压阀。
德国沃德WODE作为减压阀、安全阀、泄压阀、控制阀国际知名制造商,能为用户提供专业的咨询、设计、选型、安装等全套的工业系统自控解决方案。如您对阀门选型或者售后服务有需要更详细了解可致电沃德阀门及各代理商。
