锅炉系统关键阀门介绍
下面对锅炉系统的几类阀门:主蒸汽安全阀、电磁泄放阀PCV、锅炉循环管路调节阀、主给水旁路调节阀、再热器喷水调节阀、汽轮机高压供汽调节阀,做一个简单的介绍。
1、 主蒸汽安全阀
|
350MW 超 |
600MW 超 |
600MW 超超 |
1000MW 超超 |
技术参数 |
口径 |
2.5 K2 6 3 M 8 |
3 M2 8 |
2.5 K2 6 |
3 M 8 2.5 K2 6 |
压力 |
27.5MPa |
27.5MPa |
27.4MPa |
27.4MPa |
温度 |
571 |
571 |
605 |
605 |
材质 |
SA-182F91 |
SA-182F91 |
C12A |
C12A |
工作条件 |
超过设计压力自动起跳 |
介质 |
蒸汽 |
蒸汽 |
蒸汽 |
蒸汽 |
安装位置 |
过热器出口 |
过热器出口 |
过热器出口 |
过热器出口 |
功能作用 |
防止主汽超压 |
防止主汽超压 |
防止主汽超压 |
防止主汽超压 |
接管规格 |
DN255 |
DN255 |
DN149.7 |
DN196.9 |
材质 |
SA-335P91 |
SA-335P91 |
SA-335P92 |
SA-335P92 |
这类阀门在再热性出口口径要小一些,大概150mm(6英寸),压力为7兆帕,现在在三类阀门研发项目中我要用到主蒸汽机,用到过热器出口,那么它的压力将达到27.6兆帕,主蒸汽的流量比再热器的流量要大,将近3倍,所以它的口径也会变大,所以这些是研发这类阀门的难点。这类阀门需要我们在弹簧、阀杆、阀瓣和阀座的对密封上做文章,对弹簧材料的选择也很有讲究。对于塔式锅炉是百分之百的旁路,在再热性出口,也要用到安全阀,这类安全阀是某品牌带有气动辅助装置的类似于电动释放阀这样的安全阀,这类安全阀的口径也很大,大概300mm,也可能也是我们即将研究的方向。
2、 电磁泄放阀,即PVC阀
|
350MW 超 |
600MW 超 |
600MW 超超 |
1000MW 超超 |
技术参数 |
口径 |
2.5×4 |
2.5×4 |
2.5×4 |
2.5×4 |
压力 |
27.5MPa |
27.5MPa |
27.4MPa |
27.4MPa |
温度 |
571 |
571 |
605 |
605 |
材质 |
SA-182F91 |
SA-182F91 |
C12A |
C12A |
工作条件 |
超过设计压力自动起跳 |
介质 |
蒸汽 |
蒸汽 |
蒸汽 |
蒸汽 |
安装位置 |
过热器出口 |
过热器出口 |
过热器出口 |
过热器出口 |
功能作用 |
防止主汽超压 |
防止主汽超压 |
防止主汽超压 |
防止主汽超压 |
接管规格 |
DN140 |
DN140 |
DN168.3 |
DN168.3 |
材质 |
SA-335P91 |
SA-335P91 |
SA-335P92 |
SA-335P92 |
这类阀门与刚刚介绍的安全阀有不同的地方,它有一个压力开关来控制通过压力,有A开关、B开关或者更多的开关来达到一个强行开启的目的。这个阀门在运行中比较容易出现问题,所以它下面往往会链接一个关断阀,这个关断阀的型式有可能是球阀也有可能是闸阀,往往这个阀门会带有一个先导阀,先打开小的先导阀以后通过辅助蒸汽过去再来推动整体阀门的打开。

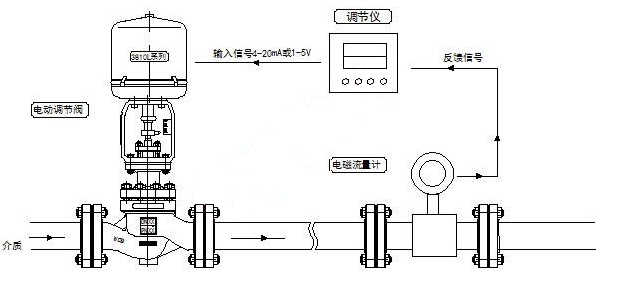

3、 锅炉循环管路调节阀
|
350MW 超 |
600MW 超 |
600MW 超超 |
1000MW 超超 |
技术参数 |
口径 |
采用不带循环泵的气动系统, 没有再循环管路 |
12" |
8" |
12" |
压力 |
31MPa.g |
33.7MPa.g |
33.7MPa.g |
温度 |
380℃ |
371℃ |
371℃ |
材质 |
WCC Carbon STL Cast |
WCC Carbon STL Cast |
ASTM A216 WCB |
工作条件 |
采用不带循环泵的气动系统, 没有再循环管路 |
锅炉启动, 30%负荷以下 |
锅炉启动,25%负荷以下 |
介质 |
水冷壁出口水 |
安装位置 |
贮水箱疏水管道 |
功能作用 |
工质再循环,回收工质 |
接管规格 |
Ф365X45mm |
Ф406X55mm |
Ф406X55mm |
材质 |
WB36 |
SA-106C |
SA-106C |
对超(超)临界的锅炉在停机超过150小时以后,会采取对管路的冲洗,在冲洗的过程中首先是开式冲洗,然后是闭式冲洗,当水泵分离器出口水里的铁的含量小于100ug/L的时候我们再进行循环冲洗。因为有一部分水量始终会被排出去,为了控制排出去的水量,降低损失,所以我们会增加循环管路的调节阀。这个阀门一般的启动工况在30%-25%负荷之下。
4、 主给水旁路的调节阀
|
350MW 超 |
600MW 超 |
600MW 超超 |
1000MW 超超 |
技术参数 |
口径 |
8“ |
8” |
8“ |
12” |
压力 |
31MPa.g |
31MPa.g |
33.7MPa.g |
33.7MPa.g |
温度 |
310℃ |
310℃ |
320℃ |
320℃ |
材质 |
WCC Carbon STL Cast |
WCC Carbon STL Cast |
ASTM A216 WCB |
ASTM A216 WCB |
工作条件 |
锅炉启动,30负荷以下 |
锅炉启动,25%负荷以下 |
介质 |
给水 |
给水 |
给水 |
给水 |
安装位置 |
省煤器入口管道 |
省煤器入口管道 |
省煤器入口管道 |
省煤器入口管道 |
功能作用 |
参与锅炉启动控制 |
参与锅炉启动控制 |
防参与锅炉启动控制 |
参与锅炉启动控制 |
接管规格 |
Ф219X25mm |
Ф273X30mm |
Ф273X30mm |
Ф324X60mm |
材质 |
WB36 |
WB36 |
WB36 |
SA-106B |
这类阀门跟刚才讲到的循环管路调节阀型式上差不多,这里就不累述了。
5、 再热器喷水的调节阀
|
350MW 超 |
600MW 超 |
600MW 超超 |
1000MW 超超 |
技术参数 |
口径 |
2" |
2" |
2" |
3" |
压力 |
20MPa.g |
20MPa.g |
20MPa.g |
20MPa.g |
温度 |
350℃ |
350℃ |
350℃ |
375℃ |
材质 |
WCC steel |
WCC steel |
WCC Carbon STL Cast |
ASTM A216 WCB |
工作条件 |
事故工况运行 |
事故工况运行 |
事故工况运行 |
事故工况运行 |
介质 |
水 |
水 |
水 |
水 |
安装位置 |
再热器管道 |
再热器管道 |
再热器管道 |
再热器管道 |
功能作用 |
喷水减温 |
喷水减温 |
喷水减温 |
喷水减温 |
接管规格 |
Ф76X9.5mm |
DФ76X9.5mm |
Ф76X9.5mm |
Ф108X12mm |
材质 |
SA-210C |
SA-210C |
SA-210C |
12Cr1MoVG |
再热器喷水的调节阀看上去跟前两类阀门差不多,第一,这类阀门并不经常用,第二,它的喷水量多,但是它是作为事故喷水来使用。
6、 汽轮机高压供汽调节阀
|
350MW 超 |
600MW 超 |
600MW 超超 |
1000MW 超超 |
技术参数 |
口径 |
40mm |
50mm |
50mm |
2.5" |
压力 |
25.4MPa |
25.4MPa |
25.4MPa |
27.4MPa |
温度 |
575℃ |
575℃ |
575℃ |
610℃ |
材质 |
F91 |
F91 |
F91 |
A182F91 |
工况条件介质 |
过热蒸汽 |
过热蒸汽 |
过热蒸汽 |
过热蒸汽 |
安装位置功能作用 |
供汽站、调节汽封供汽压力和温度 |
接管规格材质 |
50.8×11.05mm 材质 In:T91 材质 Out:T91 |
73×12mm 材质 In:P91 材质 Out:P91 |
73×12mm 材质 In:P91 材质 Out:P91 |
65A/200A(Ф73×16)/ (Ф219×13) 材质 In:A335Gr.P91 材质 Out:A335Gr.P22 |
汽轮机供汽调节阀应该是一个阀组,它往往是由使汽轮机的气封在高负荷状态下里外都不泄露,三个阀门一起组成,一路从高压泵系过来,从不向里漏,就不会破坏它的真空环境,不向外漏,可辅系连接过来,一路从低压旁路过来,它的目的就以减小蒸汽的工作损失。
|
