缩径球阀与全通径球阀的选用

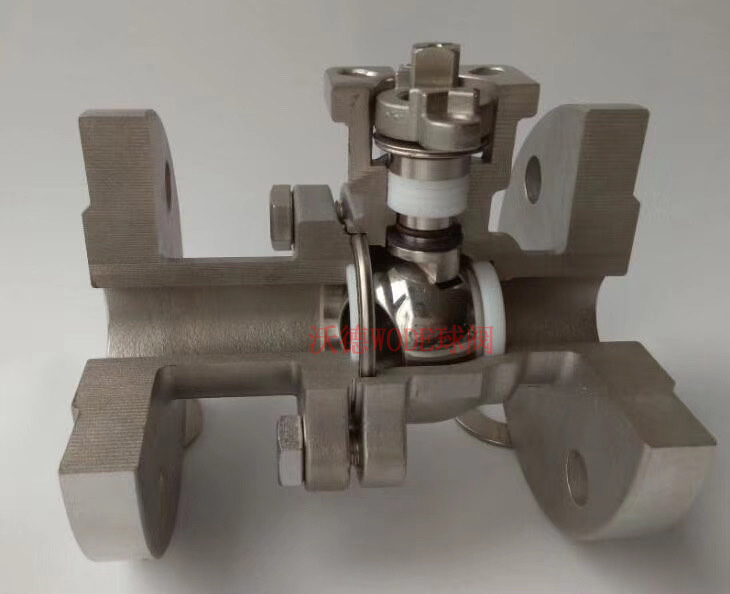

球阀是目前所有阀门市场中，使用最为广泛的一种机械产品，其主要由阀体、阀座、球体、阀杆及传动装置组成，通过执行装置驱动球芯旋转，在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。在石化、水利、城市建设、热力等行业里，广泛应用。
球阀的种类繁多，通过结构形式，连接方式，压力等级，驱动形式等的不同，可组合成各类不同功能的产品，但从最基本的来说，以知名球阀厂家沃德WODE阀门的球阀产品为例，球阀有全通径球阀与缩径球阀两大类的区别之分，一般来说，阀球内径小于或等于球阀端口内径85%时，即称为缩径球阀而球阀内径大于球阀端口内径95%时，则称为全通径球阀。
一、定义
1、全通径球阀为等宽流道，也就是说从流进到流出的孔道大小是相同的，其尺寸不能小于标准规定的值，大概与该规格公称通径相当，如DN50全通径球阀流道通径也需为50mm左右;
2、缩径球阀流道入口宽于流道通径，流道实际通径大概比该规格小一个规格，如DN50缩径球阀流到通径为38mm左右，大致与 DN40的规格相当。在DN250及以内缩一个规格，250-600缩两个规格，600以上按实际情况而定。
二、介质
1、全通径球阀一般用于输送粘性、易结渣介质管道上，因其流体阻力小，可以说基本没有流阻，可方便定期的刮蜡吹扫器通过。
2、缩径球阀则适合用于输送气体或物理性能近似于水的介质的管道上，因其重量比全通径的球阀轻30%左右，而其流通阻力层有相同口径截止阀的1/7左右。有利于减轻管道负荷，降低成本。
三、工艺

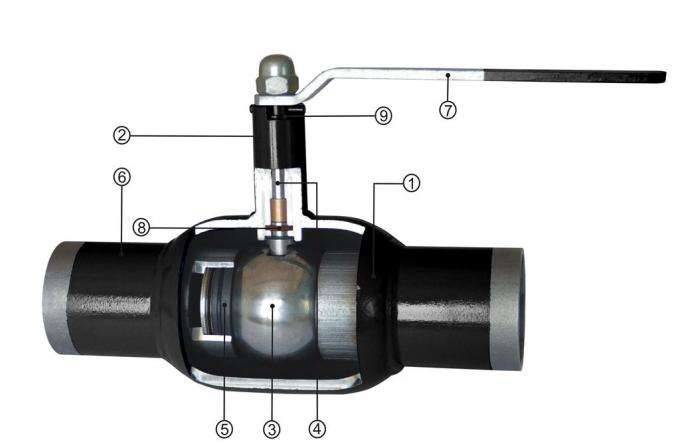

1、对于需要定期清管的管道来说，不管输送何种介质，都必须采用全通径球阀。介质经过全通径球阀不会减小流量，并且流阻小是作为管道控制的理想型产品，特别是要求严格的工况，尤其是在输油管线和输气管线中的主管线需埋设在地下时，必须使用全通径焊接式球阀。
2、缩径球阀适用于一些要求不高，对流阻要求小等工况当中，当阀的内径大于管端内径80%以上时，对管道流体通过能力几乎没有影响。很多快门都有缩径，一般控制在0.8以内，缩径一方面降低了阀门的流通能力，也即阀门的K值，增大了阀门两进的压降，造成了能量的损失，对管路来说，没有太大影响，或许增大了对管路的冲刷。
沃德WODE阀门的球阀产品系列有：全通径球阀、缩径球阀、全焊接球阀、燃气焊接球阀、带放散焊接球阀、高压锻钢球阀、不锈钢球阀、螺纹球阀、法兰球阀、V型球阀、气动球阀、电动球阀、调节球阀等产品。致力于全方位的流体控制解决方案。
更多关于球阀的技术资料，可与沃德WODE阀门及各代理商随时沟通探讨。
|
