柱塞阀的结构原理介绍及使用说明
法兰柱塞阀的设计与制造是为了解决普通截止阀存在的缺陷，普通截止阀上密封采用坯根填料，无法完全排除外泄现象，下密封由阀瓣与阀体通道平面或角度密封(金属密封)，密封面因金属间的磨损而导致泄漏，且维修困难；以蒸汽系统常用的柱塞阀品牌：德国沃德WDE柱塞阀为例，其结构特点是由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成，密封效果由柱塞与密封圈紧密配合来达到，柱塞插在两只密封圈中，密封面积远大于普通截止阀；开关柱塞阀时，柱塞在密封圈中缓慢移动，接触面几乎不磨损，关闭时，柱塞插入下密封圈，截断流道;开启时，柱塞虽然脱离下密封圈，但仍藏在上密封圈内，保持与外界隔离，不致发生泄漏。密封圈是科技产品，是柱塞阀的关键零件，它由聚四氟乙烯、石墨、高弹性胶等组成，经百万次往复运动测试，仍可提供良好的密封性能。同时阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品、纺织、印染、锅炉、机械等行业。
柱塞阀的结构及使用说明：
密封圈是法兰柱塞阀的关键部位。主要含有聚四氟乙稀和一种高质弹性胶及石墨。密封圈不只表面含石墨，石墨伸展及整个密封圈各部。因此在整个使用寿命中密封圈都保持特别出色的自我润滑性能。密封圈的适用温度由-10℃至350℃。具体的温度和耐压值详情可致电WODE各代理商。密封圈的适用介质：强烈无机酸、食物、传热油、水、蒸汽、气、油溶剂及很多其他媒介。密封圈具有高强度、高耐磨、回弹性强、尺寸准确而且具有良好复原特性，所以有极好保持形状的性能及长久寿命。
柱塞阀渗漏的处理：
假如久用之后出现渗漏，应将阀门关闭，然后按对角方式稍微拧紧阀盖上的螺母，直到渗漏现象消除为止。注意!千万不可将螺母一次性拧到底。
柱塞阀的维修的方法：
当阀盖上的螺母已经拧到底不能消除渗漏现象时，就要维修，维修时就需要换密封圈。这里讲“更换”不必将泄漏的柱塞阀阀体从管道上分离下来，而是新密封圈替换旧密封圈。此程序无需特别器具或技术人员。每个熟练工人皆毫无困难地更换密封圈，为了更方便安装工作，我们提供一套简单的工具-灯笼式(隔框、密封圈)取出器，具体步骤如下：
1、切断上游流体，使待修阀门(以下简称阀门)不再有流体流过，开启阀门(全部开启);
2、拆下螺母，朝关闭方向旋转手轮，将阀盖带出;
3、待阀盖螺柱孔脱离双头螺栓时，将阀盖绕阀杆转一小角度，使阀盖法兰底面对着双头螺栓头;
4、反方向旋转手轮，让阀盖抵在双头螺栓上，继续反转手轮直到柱塞拔脱上密封圈;
5、用灯笼式取出器取出上密封圈、隔框、用起子起出下密封圈;
6、用新密封圈代替旧密封圈，按照下密封圈-隔框-上密封圈的顺序装入阀体内;
7、擦净密封圈内表面和柱塞外表面后，将柱塞连同阀盖、阀杆等一起就位，拧上螺母，将阀盖端面压在上密封圈上;
8、朝关闭方向旋入手轮，将柱塞压入密封圈中;
9、按照“重新收紧的保养程序”一节办理。

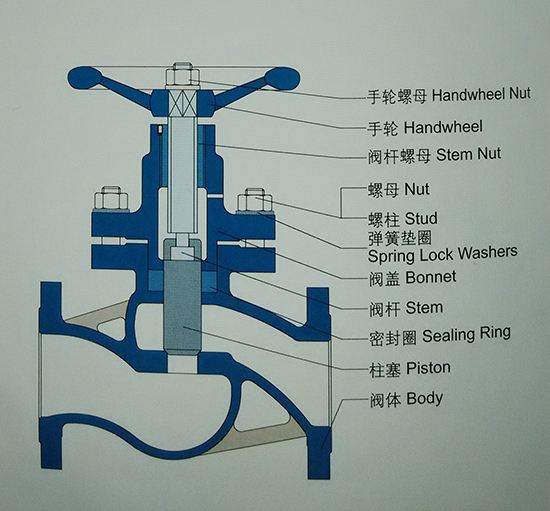

德国沃德WODE的柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转，通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合，通过调节压盖中法兰螺栓，使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封，从而保证了阀门的密封性，杜绝了内外泄漏、同时阀门开启力矩小，能实现阀门迅速开启和关闭。柱塞阀相比截止阀，寿命长，操作省力。但调节行程比截止阀要长，所以节流控制比截止阀要难。对调节有明确要求的场所，两者都不适合。
|
