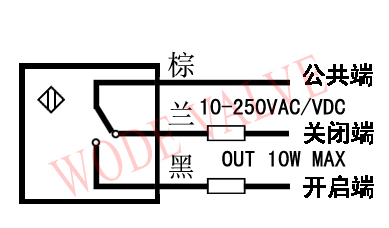

电磁阀、带信号反馈电磁阀怎样接线控制

电磁阀、带信号反馈电磁阀怎样接线控制

电磁阀(Solenoid valve)是用电磁控制的工业设备,是用来控制流体的开启、关闭的自动化阀门。广泛应用在石油化工、工业炉窑、锅炉、给排水、采暖空调、消防设备、干燥设备、食品设备、医疗设备、清洗设备、景观喷灌、石化、电力、化学、轻工、机械等自动化控制。

电磁阀的接线方式其实是所有自动控制阀里面的最简单的一类,正常我们接触到的接线方式就两种,引线式和接线盒式;但是电磁阀是怎样接线的呢,有不少用户不明白,沃德WODE阀门就电磁阀如何接线介绍:


一、按照接线种类分,常用的电磁阀的接线有两种,引线式和接线盒式,原理是一样的,引线式其实就是将接线盒插头拔掉,从线圈内部接一根电源线出来做成了一体式的;

1、引线式:防水型、防爆型、隔爆型都采用引线式,优点是引线可以直接接到控制系统,缺点是如果距离控制系统比较远,需要新增接线;

注:沃德WODE防水型和防爆型电磁阀出厂默认带1.5米的引线,可根据用户需求定制引线长度。

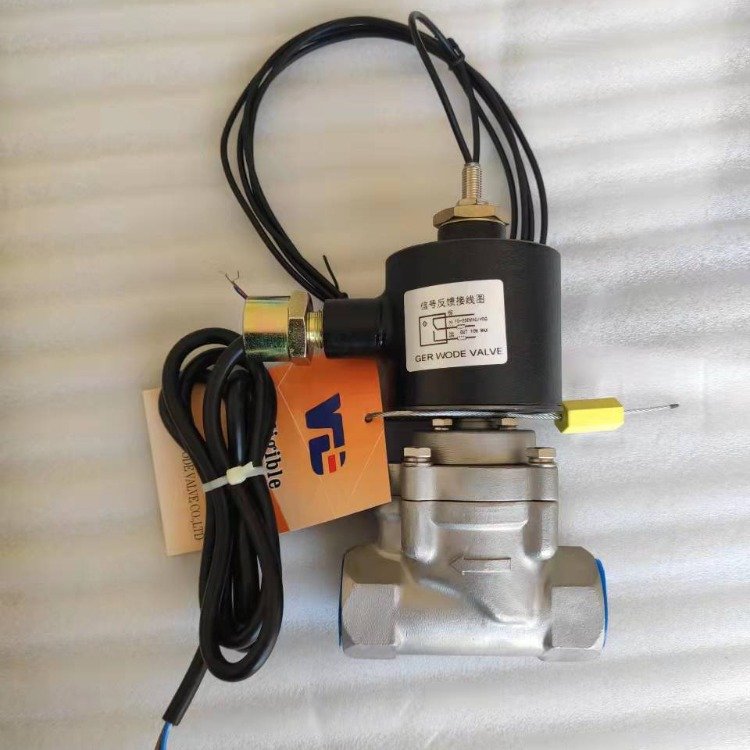

          图一


               图二

2、接线盒式:目前普及的最广的就是这种接线方式,就是拆开接头到线圈的接线端子上接线,采用DIN接头或格兰头,控制系统不管距离有多远,不受影响,中间不破线,不会增加节点。

二、按照线圈种类分,常见的有单线圈开关控制、双线圈自保持式两种;

1单线圈开关控制型的接线:这种是最为常见的,不管是引线式还是接线盒式,都是三根线;

A、如果是直流电如DC24V控制,正极、负极和接地线,不分正负极,记住不分正负极!

B、如果是交流电如AC220V控制,零线、火线和接地线,不分零火线,同样,不分零火线;

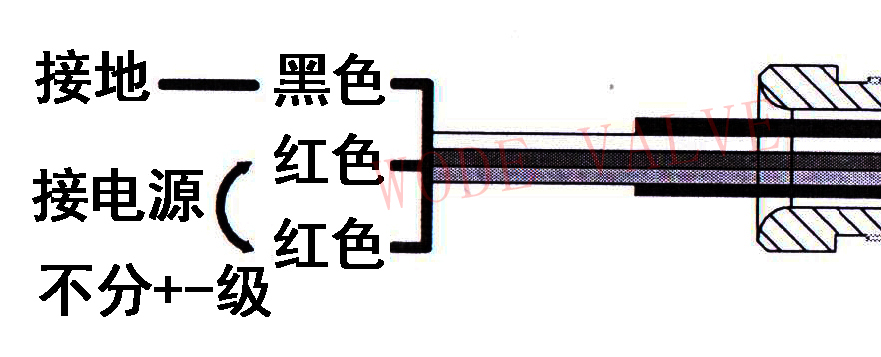

以沃德电磁阀为例,正负极均为红色电源线,接地为黑色电源线。详见图一、图三

2双线圈自保持控制型接线:控制原理等同于单线圈电磁阀,只是这个采用的是开关独立线圈控制,顶部线圈控制阀开、侧面线圈控制阀关,只需给双线圈自保持电磁阀开线圈或关线圈一个顺间通电、即断电,就可达到开关的转换,适用于工作时间长、节能省电磁阀的接线。
