二位三通电磁阀工作原理技术选型图解
二位三通电磁阀是两个位置三个通气口，其中一个为进气口（P），另两个为出气口（A/B)，当电磁阀得电时，P和A通，失电时P和B通。两位指阀芯有两个位置，三通就是三个口，一个进气口（1口），一个工作口（2口），一个排气口（3口）。分为常开/常闭。
二位三通电磁阀工作原理：

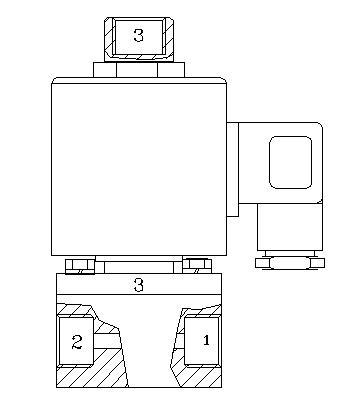

一进一出：常闭式---当电磁阀线圈通电时，接口2通向接口1，接口3关闭；
当电磁阀线圈断电时，接口2关闭，接口1通向接口3；
常开式---当电磁阀线圈断电时，接口3通向接口1，接口2关闭；
当电磁阀线圈通电时，接口3关闭，接口1通向接口2；
一进二出： 当电磁阀线圈通电时，出介质端(2)第一路打开，第二路(3)关闭；
当电磁阀线圈断电时，出介质端第一路(2)关闭，第二路(3)打开；
二进一出： 当电磁阀线圈通电时，进介质端第一路(2)打开，第二路(3)关闭；
当电磁阀线圈断电时，进介质端第一路(2)关闭，第二路(3)打开。
型号规格：DN1～DN200
适用压力：0~10MPa
适用介质：气、水、油、蒸汽、制冷剂、腐蚀性流体
介质温度：-200～+500℃
防护性能：IP65
防爆标志：ExdⅡCT5（防爆型型号中有F字母）
阀门材质：铸钢、不锈钢304/316、PVC、PP、聚四氟、黄铜
电源电压：DC12~220V AC24~380V
连接方式：内螺纹、外螺纹、法兰、焊接
控制方式：一进二出(DK2/31)、二进一出(DK2/32), 一进一出 (DK2/3常闭式、DK2/3K常开式)
单线圈两位三通电磁阀
双线圈两位三通电磁阀
|
