减压阀的工作原理

减压阀是通过启闭件（阀瓣）的节流，讲介质压力降低，并借助阀门压差的直接作用，使阀后压力保持在一定范围内的阀门，广泛应用于各个行业中，适用水、气体等介质的管道和设备上。根据不同工况，减压阀有多种不同结构的，该文章详细说明了各种减压阀的原理结构及应用范围。

1、直接作用薄膜式减压阀工作原理

出口侧压力增加，薄膜向上运动，阀开度减小，流速增加，压降增大，阀后压力减小；出口侧压力下降，薄膜向下运动，阀开度增大，流速减小，压降减小，阀后压力增大。阀后的出口压力始终保持由整定调节螺钉整定的恒压。

2、直接作用波纹管式减压阀工作原理

出口侧压力增加，波纹管向上运动，阀开度减小，流速增加，压降增大，阀后压力减小；出口侧压力下降，波纹管向下运动，阀开度增大，流速减小，压降减小，阀后压力增大。阀后的出口压力始终保持由整定调节螺钉整定的恒压。

3、先导活塞式减压阀工作原理

拧动调节螺钉，顶开导阀阀瓣，介质从进口侧进入活塞上方，由于活塞面积大于主阀瓣面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀瓣的开度，使阀后的压力保持恒定。

4、先导薄膜式减压阀工作原理

动作原理同序号3.上述活塞由薄膜呆滞，薄膜上腔的压力由旁路调节阀控制。

5、先导薄膜式减压阀工作原理

当调节弹簧处于自由状态时，主阀和导阀都是关闭的。顺时针转动手轮时，导阀膜片向下，顶开导阀，介质经过导阀至住膜片上方，推动主阀，使主阀开启，介质流向出口，筒式进入导阀膜片的下方，出口压力上升至与所调弹簧力保持平衡。如出口压力增高，导阀膜片向上移动，导阀开度减小。同时进入主膜片下方的介质流量减小，压力下降，主阀的开度减小，出口压力降低，达到新的平衡，反之亦然。

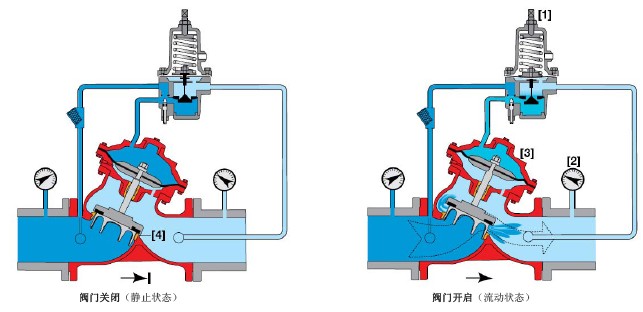

6、组合式减压阀工作原理

减压阀由主阀、导阀、截止阀组成、当调节弹簧处于自由状态时，主阀和导阀呈关闭状态。拧动调节螺钉，有介质推开导阀，同时进入腔室1与调节弹簧的压力保持平衡，进入主阀橡胶薄膜腔室2，是橡胶膜片向上，主阀打开，介质流向出口（此时截止阀打开，保持腔室2移动的压力）。出口介质再反馈至橡胶薄膜上方腔室3和导阀下方腔室4，当出口压力增高时，导阀的膜片上移，导阀开度减小，使腔室1的介质压力下降，同时腔室2压力下降，主阀橡胶薄膜下移，主阀的开度减小，出口压力下降，达到新的平衡，感知亦然。

7、杠杆式减压阀工作原理

这是通过杠杆上的重锤平衡压力的减压阀。其动作原理：当杠杆处于自由状态时，双阀座的阀瓣和阀座处于关闭状态。在进口压力作用下，向上推开阀瓣，出口端形成压力，通过杠杆上的平衡重锤，调整重量传达到所需出口压力。当出口压力超过给定压力时，由于介质压力作用于上阀座上的力比作用于下阀座上的力大，形成一定压差，是阀瓣向下移动，减小节流面积，出口压力亦随之下降，达到新的平衡（反之亦然）。

8、先导式波纹管式减压阀工作原理

拧动调节螺钉，顶开导阀阀瓣，介质从进口侧进入活塞上方，由于活塞面积大于主阀瓣面积，推动活塞向下移动，使主阀打开，由阀后压力平衡调节弹簧的压力改变导阀的开度，从而改变活塞上方的压力，控制主阀瓣的开度，使阀后的压力保持恒定。
