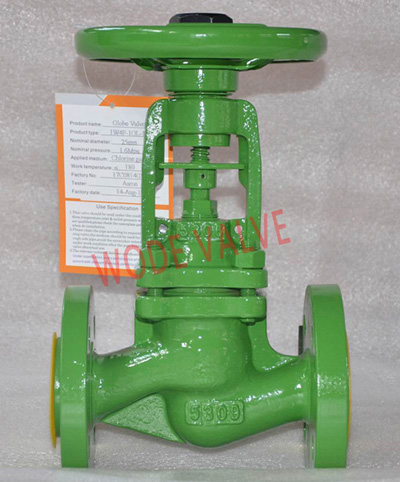

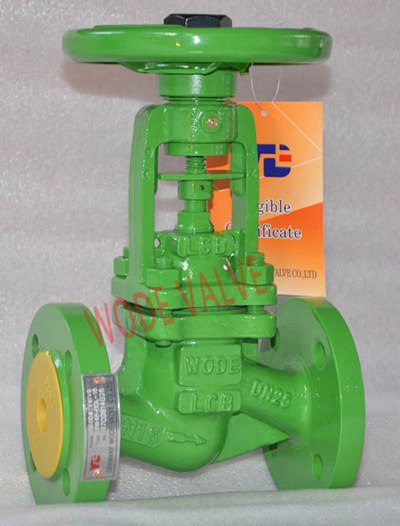

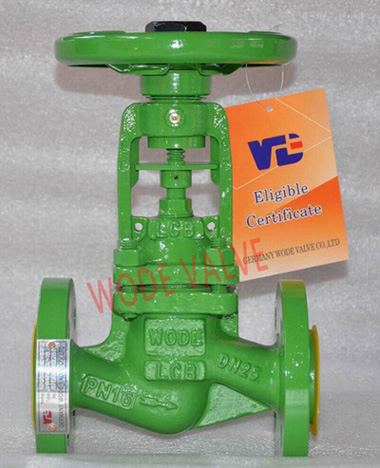

进口氯气波纹管截止阀结构特点
德国沃德WODE进口氯气专用波纹管截止阀是针对氯气、液氯以及各类高危险介质专用而设计的。它的密封除填料外还增加了波纹管密封，从而具有双重密封结构，能有效的阻止危险介质的泄漏。在结构上，结合国内外阀门应用的实际情况，阀瓣与阀座密封副采用了耐强腐蚀的聚四氟乙烯和司太立硬质合金，密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点。
适用介质：氯气、液氯
适用温度：-40～150℃
公称压力：PN1.6、2.5、4.0MPa ANSI 150LB、300LB IS 10K、20K
公称通径：DN 15～300 NPS 1/2"～12"
驱动方式：手动、气动、电动
1、液压成型的波纹管形成第一道密封，确保阀杆密封零泄漏。
2、填料函中多级聚四氟乙烯填料组合在波纹管之上形成了第二道密封，增加了密封的可靠性。
3、中法兰采用槽密封结构，即使在管道压力波动的情况下，保证中法兰可靠密封。
4、密封副配对结构型式采用锥、平面型，密封自动补偿，达到双重保险效果，密封性能稳定，无粘着磨损，使用寿命长。
进口氯气专用波纹管截止阀主要零部件材料
|
序号 |
零件名称 |
材料 |
|
1 |
|
含镍高硅耐蚀钢 |
|
2 |
阀盖 |
含镍高硅耐蚀钢 |
|
3 |
阀杆 |
铬不锈钢 |
|
4 |
阀瓣密封面 |
等离子喷焊、堆焊耐蚀合金 |
|
5 |
阀座密封面 |
压塑整体烧结聚四氟乙烯 |
|
6 |
填料 |
聚四氟乙烯 |
|
7 |
垫片 |
聚四氟乙烯 |
|
8 |
|
316L、C-276 |
进口氯气专用波纹管截止阀产品特点：
1．根据介质具体特性，氯气专用波纹管截止阀在阀体材质上选用耐蚀合金，耐氯气、液氯腐蚀，低温可至-40℃，最大限度保证工况条件使用要求；
2．液压成型的波纹管形成第一道密封，确保阀杆密封零泄漏；
3．填料函中多级聚四氟乙烯填料组合在波纹管之上形成了第二道，增加了密封的可靠性；
4．中法兰采用榫槽密封结构，即使在管道压力波动的情况下，保证中法兰可靠密封；
5．非旋转的阀杆防止波纹管扭转，确保阀门更长周期的使用寿命；
6．密封副配对结构形式采用锥、平面型，密封自动补偿，达到双重保险的效果，密封性能稳定，无粘着磨损，使用寿命长。
WODE沃德品牌产品以独特的设计特点、精湛的制造工艺和近乎完美的运行可靠性已在全世界60多个国家和地区赢得了市场与声誉。产品质量通过了德国燃气与供水工程联合会、SVTW瑞士燃气与供水工程联合会、奥地利燃气与供水工程联合会、德国技术检测委员会、Lloyd’s等众多国际知名认证机构的权威认证。 沃德中国立足于今天，放眼于未来，一如既往与用户、设计单位和工程公司保持长期的紧密合作伙伴关系，不懈寻求技术创新，不断开发新产品。正是这种合作与创新使得沃德早在八十年代就进入了中国的各行各业，沃德在中国的业务迅速拓展，产品在给排水工程、电力、石化、钢铁、煤矿、电子、汽车、市政、食品饮料等众多行业得到广泛应用。详情可致电我公司（电话：010-57038765），我公司竭诚欢迎广大用户来电咨询订购。 |
