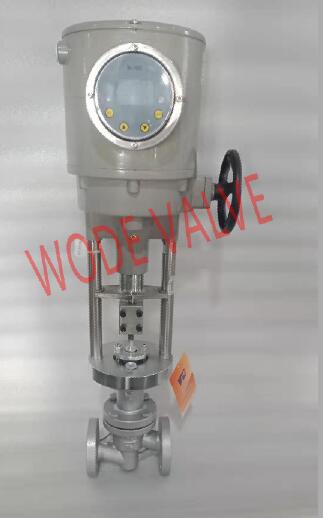

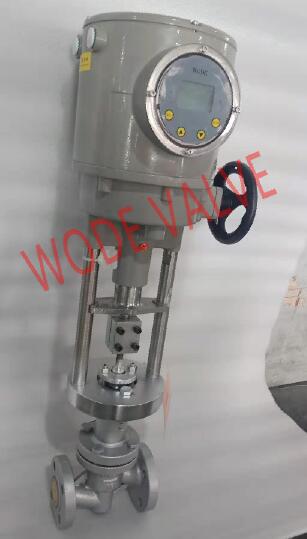

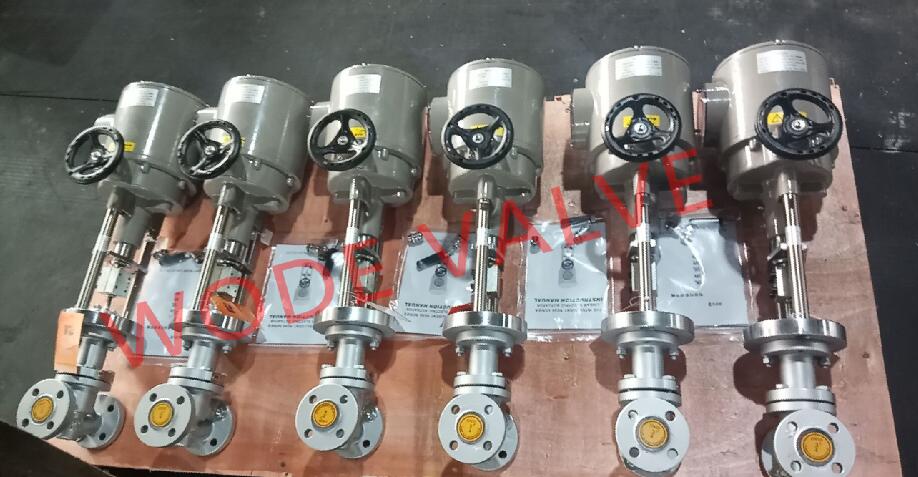

进口电动衬氟调节阀的主要技术参数、实物图
进口电动衬氟调节阀的主要技术参数、实物图
德国沃德WODE公司的进口电动衬氟单座调节阀是由电子式执行机构和直通单座衬氟阀组成。该执行机构采用一体化的电子控制器模块,无需另配伺服放大器,且输出力大;阀体接触介质的部位均采用高压注塑工艺,衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),又采用聚四氟乙稀波纹管密封,因而该阀广泛适用于化工,石油,冶金,医药、电力等行业中对酸、碱等强腐蚀介质和有毒及挥发等气体、液体、介质的过程控制。
进口电动衬氟调节阀特点
耐腐蚀:阀体内腔、阀芯、阀座、阀杆均包衬2.5~3mm厚的F46,能耐酸、碱,耐强腐蚀
密封性能好:采用聚四氟乙烯材质的波纹管和填料双重密封,确保无渗漏
泄漏量小:由于阀芯、阀座是软密封,故泄漏量低于国家Ⅳ级标准
进口电动衬氟调节阀主要零件材料
阀体、阀盖:HT200、WCB(ZG230~450)、304不锈钢(ZG1Cr18Ni9Ti)
衬里材料:F46、F4、F3、PO、PE、X、X3、PFA
阀芯:1Cr18Ni9Ti+F46
填料:聚四氟乙烯、柔性石墨
弹簧:60Si2Mn
膜盖:A3
阀杆、推杆:2Cr13/1Cr18Ni9Ti
衬套:2Cr13
进口电动衬氟调节阀主要技术参数
公称通径mm :DN15~DN300
执行器型号:2SB型或根据用户指定,可选用防爆型
电源电压:AC220V/50Hz或AC380V、根据用户需求指定
信号范围:4~20mA DC 0~10mA DC或1~5V DC 0~10V DC
作用模式:电开式(当电信号增大时阀位向上位移)、电关式(当电信号增大时阀位向下位移)
故障状态时:全开、全关、自锁保位
流量特性:等百分比、直线、快开性
固有可调比R 50:1
公称压力PN(MPa):1.6、2.5、4.0或ANSI Class150
工作原理:
  以全电子式电动执行机构是电动调节阀的驱动装置,采用一体化结构设计,以电源电压作动力,直接接受统一标准信号(4-20mA、0-10mA或1-5VDC、0-10V DC),将此转变成与输入信号相对应的位移,以直线性往复运动,改变阀芯的开度,因此一定的输入信号对应一定的位置开度,实现比例动作达到需求的设置,是一种高精度、高性能、高可靠性类产品
德国沃德WODE的进口电动衬氟调节阀广泛用于各大水厂的自来水净化中心,比如天津新开河水厂、凌庄水厂、天津开发区水厂和江苏奥喜埃化工等。
订货须知
1、产品型号与名称;2、公称通径DN(mm) ;3、公称压力;4、流量特性要求;5、阀体材质及阀内件材料;6、介质种类和温度范围;7、阀前后压力(压差); 8、密封形式;9、配套附件
产品外形尺寸、尺寸结构图图,请与沃德阀门代理商联系,谢谢!订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
