进口蝶阀的选用原则和适用场合
进口蝶阀的选用原则和适用场合

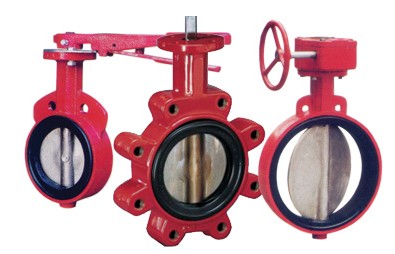

     以国际知名蝶阀厂家德国沃德WODE公司的蝶阀产品为例,蝶阀又叫翻板阀,是一种结构简单的调节阀,同时也可用于低压管道介质的开关控制。蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀适用于发生炉、煤气、天然气、液化石油气、城市煤气、冷热空气、化工冶炼和发电环保等工程系统中输送各种腐蚀性、非腐蚀性流体介质的管道上,用于调节和截断介质的流动。
蝶阀所适用的场合
  蝶阀适用于流量调节。由于蝶阀在管路中的压力损失比较大,大约是闸阀的二倍,因此在选择蝶阀时,应充分考虑管路系统受压力损失的影响,还应考虑关闭时蝶板承受管道介质压力的坚固性。此外,还必须考虑在高温下弹性阀座材料所承受工作温度的限制。
  蝶阀的结构长度和总体高度较小,开启和关闭速度快,且具有良好的流体控制特性,蝶阀的结构原理最适合于制作大口径阀门。当要求蝶阀作控制流量使用时,最重要的是正确选择蝶阀的尺寸和类型,使之能恰当地,有效地工作。
  通常,在节流,调节控制与与泥浆介质中,要求结构长度短,启闭速度快(1/4r)。低压截止(压差小),推荐选用蝶阀。
  在双位调节,缩口的通道,低噪声,有气穴和气化现象,向大气少量渗漏,具有磨蚀性介质时,可以选用蝶阀。
  在特殊工况条件下节流调节,或要求密封严格,或磨损严重,低温(深冷)等工况条件下使用蝶阀时,需使用特殊设计金属密封带调节装置的三偏心或双偏心的专用蝶阀。
  中线蝶阀适用于要求达到完全密封,气体试验泄漏为零,寿命要求较高,工作温度在-10~150℃的淡水,污水,海水,盐水,蒸汽,天然气,食品,药品,油品和各种酸碱及其他管路上。
  软密封偏心蝶阀适用于通风除尘管路的双向启闭及调节,广泛用于冶金,轻工,电力,石油化工系统的煤气管道及水道等。
  金属对金属线密封双偏心蝶阀适用于城市供热,供汽,供水及煤气,油品,酸碱等管路,作为调节和截流装置。
  金属对金属面密封三偏心蝶阀除作为大型变压吸附(PSA)气体分离装置程序控制阀使用外,还可广泛用于石油,石化,化工,冶金,电力等领域,是闸阀,截止阀等的良好替代产品。
蝶阀的选用原则
1、由于蝶阀相对于闸阀,球阀压力损失比较大,故适应于压力损失要求不严的管路系统中
2、由于蝶阀可以用流量调节,故在需要进行流量调节的管路中宜于选用
3、由于蝶阀的结构和密封材料的限制,不宜用于高温,高压的管路系统。一般工作温度在300℃以下,公称压力在PN40以下。
4、由于蝶阀结构长度比较短,且又可以做成大口径,故在结构长度要求短的场合或是大口径阀门(如DN1000以上),宜选用蝶阀。
5、由于蝶阀仅旋转90°就能开启或关闭,因此在启闭要求快的场合宜选用蝶阀。
综上所述:蝶阀主要用在压力相对较低、对密封要求不是很严格、安装空间尺寸相对较小的场所。具体是选用什么形式结构的蝶阀还是根据实际工况应用需求来选型,如对蝶阀的选型有疑问,可随时致电咨询德国沃德WODE阀门中国区各办事处。
