过滤器介质大致目数
过滤器介质大致目数

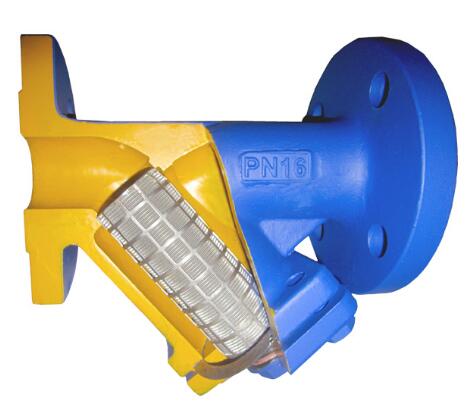

过滤器是由阀体和滤网组成的一种过滤装置,是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。
Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。

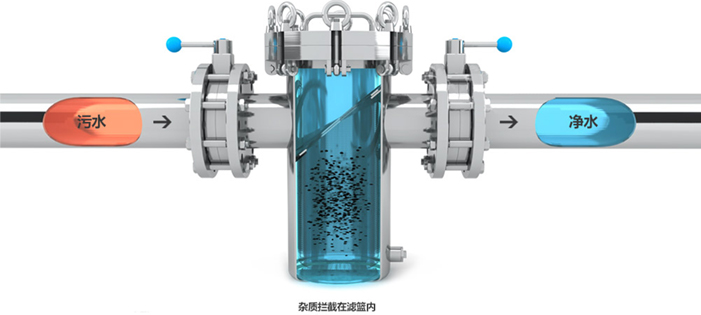

篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。
一般情况下过滤网目数
通水网为18~30目
通气网为10~100目
通油网为100~480目
下图为过滤器的过滤网尺寸:
孔目数目
丝径mm
可拦截的粒径um
开孔面积(%)
10
0.508
2032
36
12
0.475
1660
39
14
0.376
1438
37
16
0.315
1273
35
18
0.315
1096
39
20
0.273
955
33
22
0.234
882
31
24
0.234
785
44
26
0.234
743
41
28
0.234
673
44
30
0.234
614
47
32
0.234
560
50
36
0.234
472
54
38
0.234
455
54
40
0.193
442
51
50
0.152
356
50
60
0.122
301
49
80
0.102
216
53
100
0.081
173
54
120
0.081
131
62
150
0.065
104
31
200
0.050
74
33
300
0.035
44
30
