多层次硬密封蝶阀的表面硬化的处理办法
多层次硬密封蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。多层次硬密封蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间。广泛地应用。石油、化工、冶金、水电等许多领域中。
多层次硬密封蝶阀的密封表面均采用超硬材料或表面硬化处理，硬密封球阀表面硬化的加工用普通刀具无法加工，即使能加工其加工精度也不能满足要求，因此选择合适的刀具加工就显得非常重要。
多层次硬密封蝶阀精密研磨一般采用特制研磨机，硬密封球阀其结构主要由装夹球体的回转轴和研磨头组成。研磨头的构成主要由轴连接的定心法兰盘（连接盘）、弹簧浮动机构、磨条装夹盘和研磨条组成。研磨条根据球体表面处理方式，可选用各种材质的油石砂条或人造金刚石材料制造。
多层次硬密封蝶阀阀座的基体材料，应采用线胀数接近于壳体材料的不锈钢材料制造，密封面的硬化处理工艺还可采用手工堆焊或等离子喷焊硬质合金。堆焊层终厚度应。
通常，多层次硬密封蝶阀阀座密封面，在特制磨球机上使用行星研磨原理与球体同时进行精密研磨，然后与球体进行一对一手工配研，用压痕法进行检验。
多层次硬密封蝶阀采用单斜面弹性密封圈或V型槽弹性密封圈结构设计，当介质压力太小时，密封圈与球体的接触面积较小，故有较大的密封比压，确保可靠密封，介质压力较大时，密封圈与球体接触面积增大，故密封圈能受较大的介质推力而不会损坏。由于聚四乙烯等密封圈材料具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。硬密封球阀由于弹簧负荷的作用使辅助密封膨胀，实现阀体与阀座之间的密封.弹簧的载荷足以提供阀座与球体间可靠密封,在低压条件下，可以在阀座密封面与球体之间设计有密封脂注入系统。

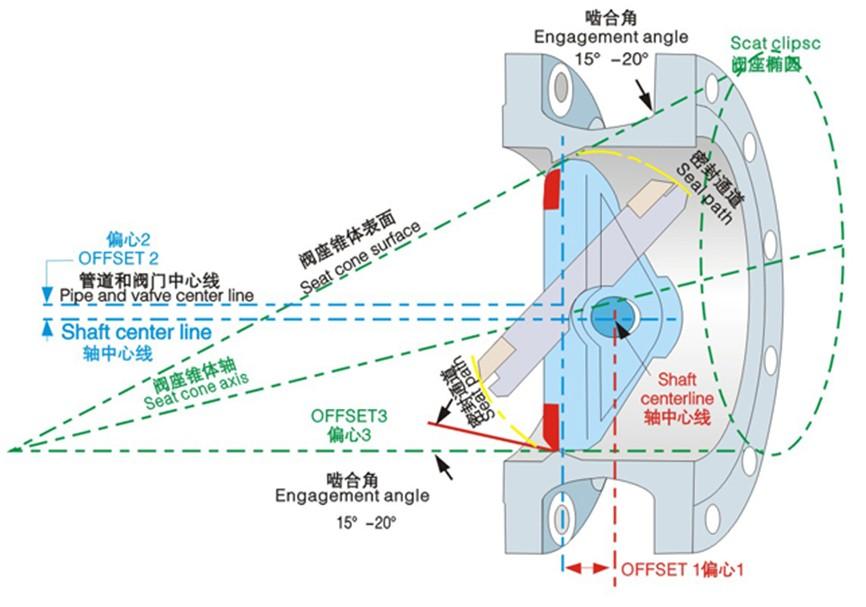

德国沃德的硬密封蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无摩擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。
|
