隔膜阀结构特点及设计标准

_{隔膜阀结构特点及设计标准}

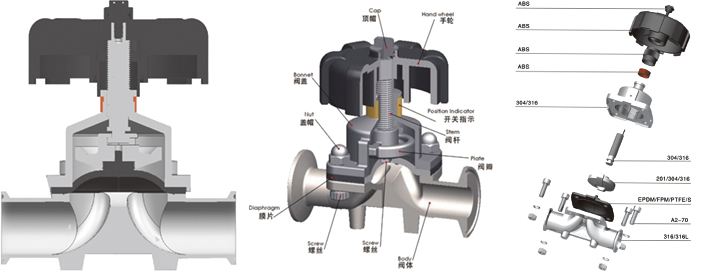

_{隔膜阀是用隔膜作启闭件封闭流道、截断流体、并将阀体内腔和阀盖内腔隔开的截止阀。众所周知，每个阀门产品都有他的结构特点、应用范围及生产、设计标准。以市场上广泛应用的德国沃德WODE品牌隔膜阀为例介绍，其主要特点及标准如下：}

_序号	_名称	_结构特点	_{适用设计标准}
₁	_{堰式隔膜阀}	_{行程短，流阻较大（相对于直通式），对隔膜挠性要求较低。堰式隔膜阀有衬塑、衬胶、衬搪瓷及无衬里等结构，是各类隔膜阀中应用最广泛的一种形式，具有一定的节流特性，可用于真空。耐蚀性和抗颗粒介质性好。密封可靠，成本低。阀体有整体铸造和锻焊等结构，锻焊结构的阀体材料致密性较高，可用于高真空工矿连接端形式：法兰、螺纹、对接焊及承插焊等驱动方式：手动、电动、气动等公称通径范围：DN15~400mm}	_{GB/T12239 MSS-SP-88 ISO 5752 BS 5156}
₂	_{直通式隔膜阀}	_{流阻小，行程较长（相对于堰式），对隔膜挠性要求较高，切断性能和流通能力均佳，可用于高真空。耐腐蚀，能用于颗粒状介质，内腔可衬塑、衬胶或衬搪瓷连接端形式：法兰、螺纹、对接焊及承插焊等驱动方式：手动、电动、气动等公称通径范围：DN15~300mm}	_{GB/T 12239 MSS-SP-88 ISO 5752 BS 5156}
₃	_{直流式隔膜阀}	_{具有截止阀和隔膜阀特点，阀座密封采用包覆非金属材料的金属阀瓣，具有较高的承载能力和密封性。隔膜作为中法兰密封和阀杆填料密封，又作为隔离阀体和阀盖的屏障，密封可靠。阀体流通呈流线形，流通能力好，流阻小，无淤积介质的死角。阀体内腔可衬胶或衬塑。通常为法兰连接或对焊连接公称通径范围：DN100~400mm}	_{GB/T 12239 MSS-SP-88 ISO 5752 BS 5156}

_序号	_名称	_结构特点	_{适用设计标准}
₄	_{针形隔膜阀}	_{具有针形截止阀和隔膜阀的特点，行程较小，对隔膜挠性要求低，阀体内腔可衬塑或衬胶，通常为螺纹连接公称通径范围：DN15~80mm}	_{GB/T 12239 MSS-SP-88 ISO 5752 BS 5156}
₅	_{堰式陶瓷隔膜阀}	_{阀体采用陶瓷整体成形或金属阀体内衬陶瓷的结构。隔膜采用柔软薄膜状PTFE材料以提高耐磨、耐腐蚀性。隔膜背面衬厚橡胶以提高其承载能力陶瓷成形件必须能耐80℃温度变化而不致于损坏连接形式：主要为对夹式和法兰式公称通径范围：DN15~200mm}	_{GB/T 12239 MSS-SP-88 ISO 5752 BS 5156}
₆	_{堰式塑料隔膜阀}	_{一般结构除阀杆和紧固件外，其他零部件材料均为塑料或橡胶。可用于强腐蚀性介质连接形式：一般为法兰和螺纹连接公称通径范围：DN15~250mm}	_{GB/T 12239 MSS-SP-88 ISO 5752 BS 5156}
₇	_{直流式和直角式玻璃隔膜阀}	_{主体材料为玻璃。结构通常有直通式和直角两种形式，阀体有透明度，能观察介质物料在阀内运动和反应等情况。连接形式通常为活塞法兰公称通径范围：DN15~200mm}	_{GB/T 12239 MSS-SP-88 ISO 5752 BS 5156}
₈	_{套筒形隔膜阀}	_{结构紧凑、启闭迅速，能起一定的节流和减缓介质压力波动等作用。连接方式通常为螺纹连接}	_{GB/T 12239 MSS-SP-88 ISO 5752 BS 5156}

_{隔膜阀主要性能参数}

_标准代号	_标准名称	_适用范围
_标准代号	_标准名称	_公称通径	_{公称压力或压力级}	_应用
_{GB/T 12239}	_{通用阀门隔膜阀}	_8~400	_≤1.6MPa	_通用
_MSS-SP-88	_隔膜阀	_15~400	_{CL125、CL150}	_通用
_{BS 5156}	_{一般用途的隔膜阀}	_10~300	_{0.6、1.0、1.6MPa}	_通用
_{ISO 5752}	_隔膜阀	_15~300	_≤1.6MPa	_通用

_{德国沃德WODE隔膜阀产品有：气动衬胶隔膜阀，气动衬氟隔膜阀，气动调节隔膜阀，堰式隔膜阀，直流式隔膜阀，衬胶隔膜阀，衬氟隔膜阀，电动隔膜阀，电动调节隔膜阀，英标隔膜阀，卫生级隔膜阀，真空隔膜阀，塑料隔膜阀等产品。欢迎广大同僚及用户共同沟通探讨隔膜阀的各种技术问题及应用。}
