隔膜阀与截止阀的结构区别

    隔膜阀和截止阀都是日常工业设备、管道中常用的开关阀门，那么这2个阀门有什么区别呢，请查阅沃德阀门公司技术员的简要介绍：

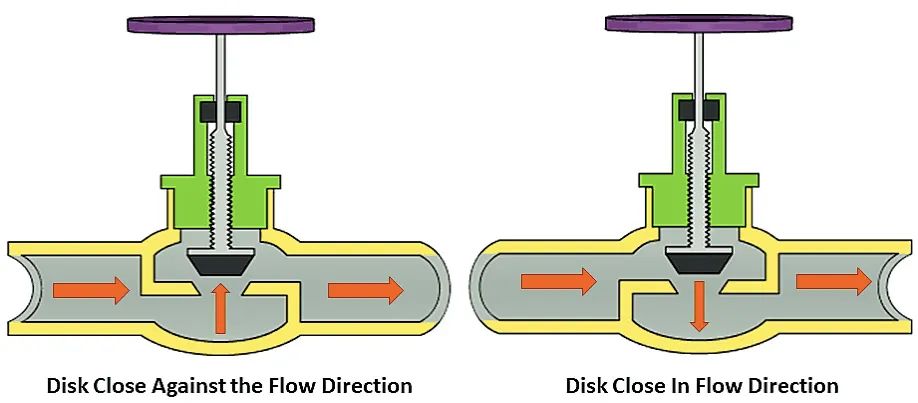

1、截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于截止阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节。因此，这种类型的阀门非常适合作为切断或调节以及节流用。

优点：

     ①在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨。

     ②开启高度一般仅为阀座通道的1/4，因此比闸阀小得多;

     ③通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修。

     ④由于其填料一般为石棉与石墨的混合物，故耐温等级较高。一般蒸汽阀门都用截止阀。

缺点：

     ①由于介质通过阀门的流动方向发生了变化，因此截止阀的最小流阻也较高于大多数其他类型的阀门;

   ②由于行程较长，开启速度较球阀慢。

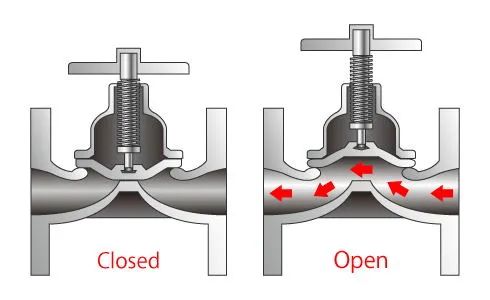

2、隔膜阀是指在阀体和阀盖内装有一挠性膜或组合隔膜，其关闭件是与隔膜相连接的一种压缩装置。阀痤可以堰形，也可以是直通流道的管壁。

优点：

     ①操纵机构与介质通路隔开，不但保证了工作介质的纯净，同时也防止管路中介质冲击操纵机构工作部件的可能性,阀杆处不需要采用任何形式的单独密封，除非在控制有害介质中作这安全设施使用;

     ②由于工作介质接触的仅仅是隔膜和阀体，二者均可以采用多种不同的材料，因此该阀能理想控制多种工作介质，尤其适合带有化学腐蚀或悬浮颗粒的介质。

     ③结构简单，只由阀体、隔膜和阀盖组合件三个部件构成。该阀易于快速拆卸和维修，更换隔膜可以在现场及短时间内完成。

缺点：

     ①由于受阀体衬里工艺和隔膜制造工艺和限制，较大的阀体衬里和较大的隔膜制造工艺都很难，故隔膜不宜用于较大的管径，一般应用在DN≤200mm以下的管路上。

     ②由于受隔膜材料的限制，隔膜阀适用于低压及温度不高的场合。一般不超过180℃;

     ③调节性能相对较差，只在小范围内调节(一般在关闭至2/3开度时，可用于流量调节)。

综上所述：截止阀应用范围比较广泛，从真空到高温高压均可。隔膜阀由于阀体本身的结构，耐压和耐温相对截止阀低，常用于化工行业里的工业设备。选择哪种阀门时要尽量结合自身工况、选择合适的阀门。
