截止阀的多种阀体结构形式

     截止阀的启闭件是塞形的阀瓣，密封上面呈平面或海锥面，阀瓣沿阀座的中心线作直线运动。用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。因此，这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，适合于对流量的调节。

以沃德WODE公司的截止阀为例，截止阀常用的阀体形式有：有T形阀体，角式阀体和Y形阀体等，该文中就这三种阀体样式结构介绍。

T形阀体

T形阀体是最常用的，但是这种形式阀体的曲折流道产生的流阻是上述各形式中最高的。具有低流动特性和较高的压降。它们可以用于快速节流，如在绕过控制阀的旁路上。也可以用于仅要求节流不考虑压力降的场合。

T形阀体的外形有三种结构。

T形阀体属于直通流道。

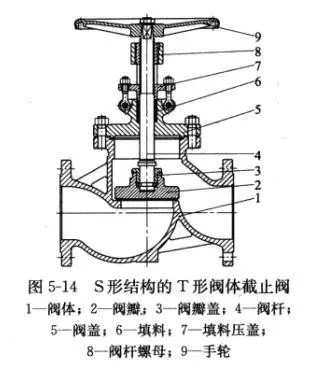

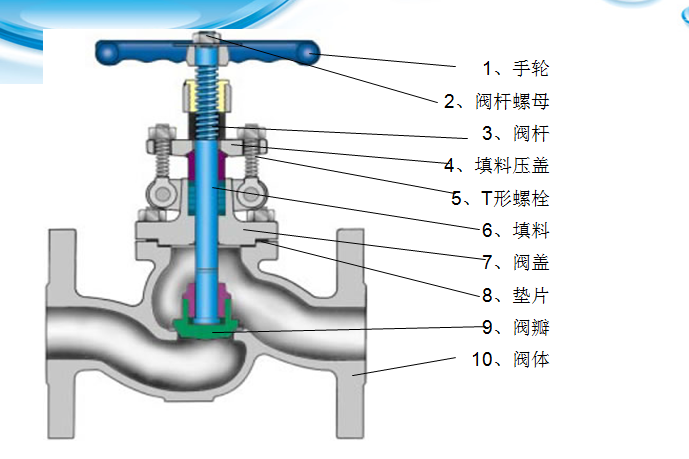

S形结构(图5-14)

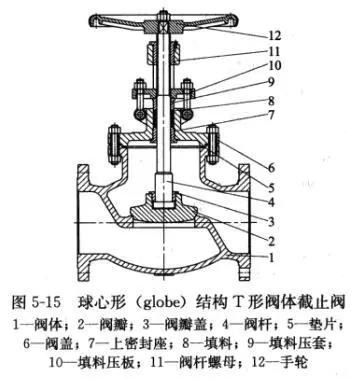

球心形结构(图5-15)

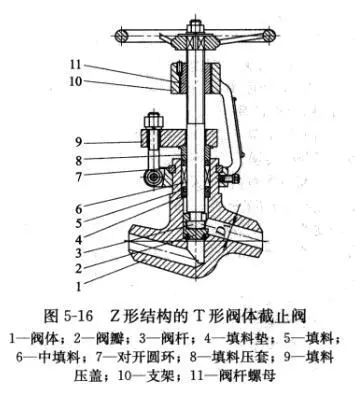

Z形结构(图5-16)

角式阀体

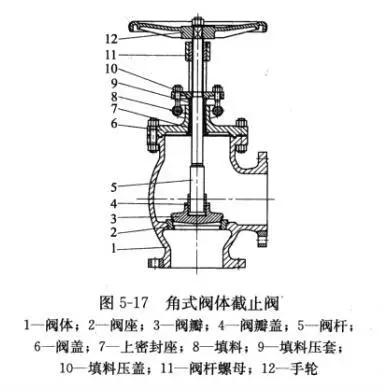

角式阀体(图5-17)的阀门安装在靠近管路弯头部分时，有两大优点:第一，与T形阀体相比，流阻大大减小;第二，使用角式阀体可以减少管路接头和节省一个弯头。

角式阀体用于有脉动流动的地方，这是因为它具有处理这类流动节流作用的能力。

角式阀体属于角式流道。

Y形阀体

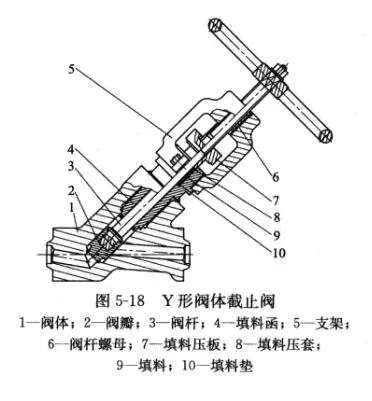

Y形阀体(图5-18) 的设计，是为了使阀门的流阻减到最小程度。这种阀门在开关时，流阻小而且密封面也耐用。

Y形阀体在截止阀的阀体类型中是流阻最小的，可以长期微启而无严重冲蚀。

Y形阀体属于直流流道。

截止阀再日常应用中的优势：在开启和关闭过程中，由于阀瓣与阀体密封面间的摩擦力比闸阀小，因而耐磨。开启高度一般仅为阀座通道直径的1/4，因此比闸阀小的多。通常在阀体和阀瓣上只有一个密封面，因而制造工艺性比较好，便于维修，在工业生产、蒸汽管路、天然气管路中广泛应用。
