真空阀的分类和驱动形式以及标准规范

真空阀的分类和驱动形式以及标准规范

     真空阀门是其工作压力低于标准大气压应用于真空系统的阀门。用来改变气流方向,调节气流量大小,切断或接通管路的真空系统元件。应用于真空、高频炉、真空炉、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域等。


真空阀的分类:

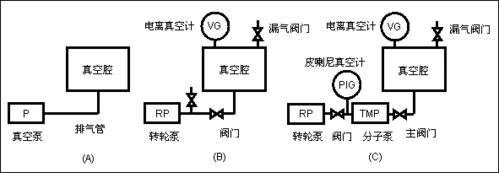

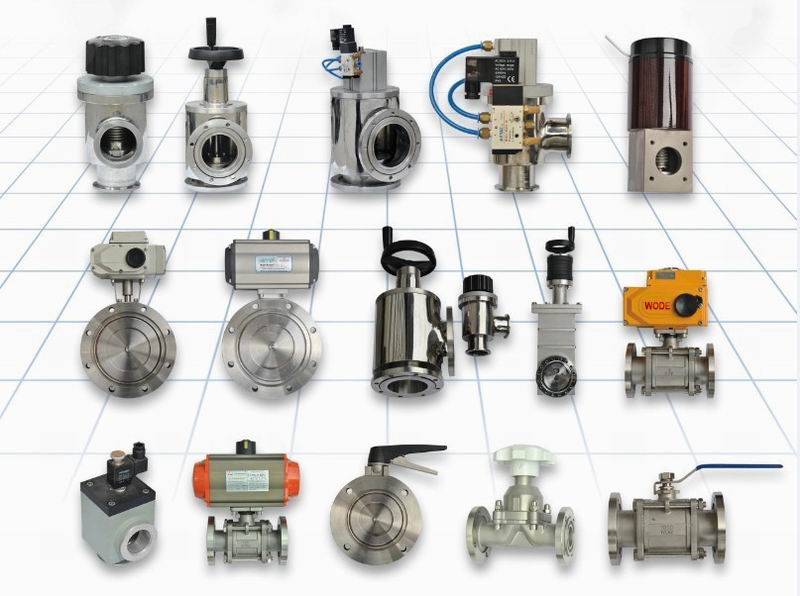

    德国沃德WODE进口真空阀的常见的种类有真空球阀、真空调节阀、高真空蝶阀、高真空隔膜阀、电磁真空带充气阀、电磁高真空挡板阀、高真空微调阀、高真空插板阀、真空电磁阀、真空截止阀、真空闸阀、真空止回阀等。


按介质工作压力真空阀门可分为四组:

1)低真空阀门:介质工作压力p=760~1mmHg

2)中真空阀门:p=1×10-3mmHg

3)高真空阀门:p=1×10-4~1×10-7mmHg

4)极高真空阀门:p1×10-8mmHg

真空阀的驱动型式:

    真空阀门有手动、气动、电动和电磁动四种型式,分别以手、压缩空气、电源和电磁力为动力,通过执行机构带动阀板(阀瓣、阀芯)使阀门开启和关闭。

真空阀门的使用工况:

1.介质为纯净空气或非腐蚀性气体。

2.介质温度由使用橡胶的极端温度所决定。

选用真空阀门要考虑的因素:

1.根据工作压力有低真空阀门、高真空阀门和超高真空阀门。

2.根据结构特点有挡板阀、插板阀、蝶阀、球阀、隔膜阀、角阀、直通阀、三通阀。

3.根据传动原理有手动、气动、电动、电磁。一般气动是电磁先导、气缸执行动作的过程,也可用手控制先导阀气缸执行动作的过程。电动为手、电两用,当停电时可用手动进行操作。

4.根据材料有不锈钢、碳钢、铝合金为主体材料的阀门。

5.根据动密封的材料也可分金属密封和非金属密封阀门。轴封用O形橡胶圈一般真空动密封的漏率为10-4Pa.L/S,在轴运动过程中真空度不高,可用于要求不高的高真空条件下使用;轴封为金属波纹管密封,其漏率为10-7Pa.L/S,适用于超高真空条件下使用。

真空阀的常用标准规范:

    JB/T6446-2004真空阀门

    JB/T53023-1999真空阀门产品质量分等

    GB/T11796-1989核用真空阀门技术条件

    JB/T7673-1995真空设备型号编制方法

    GB/T3164-2007真空技术图形符号

    GB/T4982-2003真空技术快卸连接器尺寸第1部分:夹紧型

    GB/T6070-2007真空技术法兰尺寸

    GB/T6071-2003超高真空法兰。

真空阀用途:

电磁真空带充气阀与电磁真空压差阀是专门用于防止机械真空泵返油的真空阀,安装于机械真空泵的进气口,并与泵同步开启和关闭。一般不能用到其它地方,也就是说不能用于真空系统中作放气之用。

挡板阀用在真空管道中角通和三通的地方。驱动方式为手、气、电磁、电动由用户决定。其中GDC-J型系列电磁高真空挡板阀为金属波纹管密封,其应用范围较广,也可当充气阀用;安装位置可任意,可反顶一个大气压,并有反馈信号输出。

插板阀用在真空度要求高或管道尺寸要求高的场合。全通导、阀门漏率为10-7Pa.L/S,双向密封。驱动方式手、气、电动由用户决定。均可带信号反馈装置。

隔膜阀与球阀为直通式,并能用在正压和真空并存的场合。驱动方式手、气、电动由用户决定。

蝶阀为直通形式,手、气、电三种驱动方式由用户决定。手动蝶阀开启角度任意可调;智能型的气动和电动蝶阀其开启角度也任意可调。
