调节阀流量特性与阀芯关系
调节阀流量特性与阀芯关系

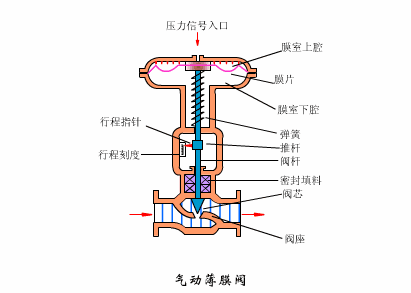

        调节阀又名控制阀，由气动、电动执行机构和阀门组成。在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。英文名：control valve，位号通常FV开头。调节阀常用分类：气动调节阀，电动调节阀，自力式调节阀。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。
调节阀选型主要还是得考虑流量和压力，沃德WODE阀门工程师在此就调节阀流量特性与阀芯关系介绍如下：

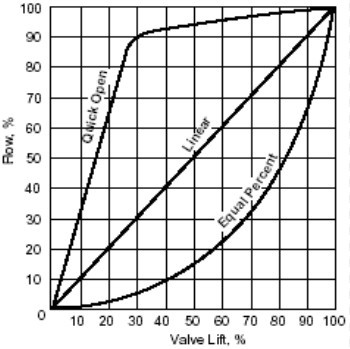

1、直线流量特性
2、等百分比流量特性
3、快开流量特性
4、抛物线流量特性
直线流量特性:
相对流量与相对开度成直线关系，即单位行程引起的流量变化是常数。
等百分比流量特性:
单位行程变化引起相对流量变化与该点的相对流量成正比，即放大系数是变化的，但是相对流量的变化是常数。
快开流量特性:
相对行程变化引起相对流量的变化与该点相对流量成反比，其作用与等百分比相反。
抛物线流量特性:
相对行程的变化引起相对流量的变化与该点相对流量的平方根成正比。介于直线与等百分比之间弥补了直线特性小开度调节性能差的缺点。

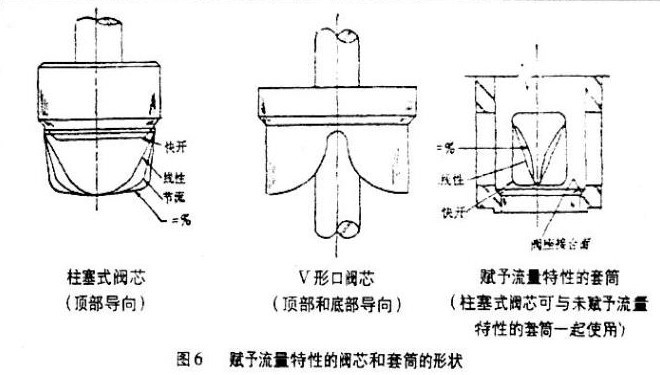

流量特性与阀芯的关系：
不同的阀芯形状决定不同的流量特性。
蝶阀、球阀、隔膜阀、偏心旋转阀固有特性不能修改。
套筒阀、柱塞阀、v形开口阀，可修改阀芯形状改变流量特性。

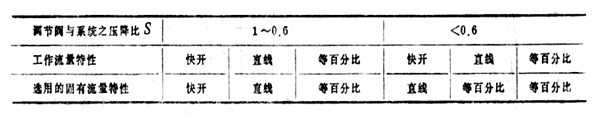

固有流量特性（压差不变）
工作流量特性（压差变化）
调节阀的阀体种类很多，常用的阀体种类有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等。具体工况选用可咨询沃德阀门及各代理商。
