阀门缠绕垫片知识特点介绍及选用

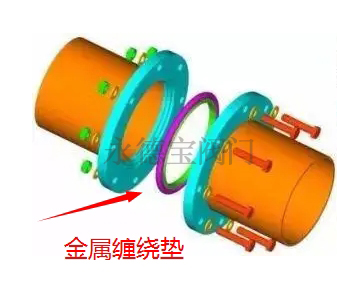

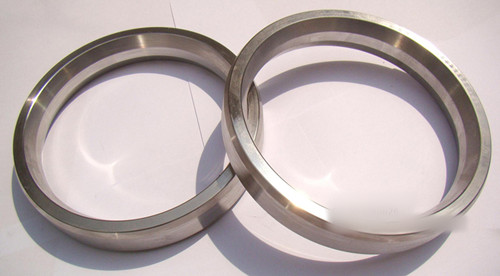

阀门缠绕垫也叫法兰垫片，用于管道法兰连接中，为两片法兰之间的密封件，介质，压力和温度直接影响法兰垫片的选型，有石棉垫、橡胶垫、石墨垫、金属缠绕垫等。该文中详细介绍金属缠绕垫的性能特点及应用范围。通常采用优质SUS304、SUS316（“V”形或“W”形)等不锈钢缠绕带与石墨、石棉、聚四氟乙烯、无石棉等软性材料相互交替重迭螺旋缠绕而成，在开始及末端用点焊方式将金属带固定，基本型金属缠绕垫片不带内外环 一般用在中低压的榫槽面和平面或凹凸面的法兰中。
性能特点：
缠绕式垫片压缩性能，回弹性能良好，具有多道密封和一定的自紧功能，对于法兰压紧面的表面缺陷不太敏感，不粘结法兰密封表面，可部分消除压力.温度变化和机械振动的影响；能在高温.低温.高真空.冲击振动等循环交变的各种苛刻条件下，保持其优良的密封性能。
使用设备:
石油、化工、冶金、电力、船舶、燃气、核能、航天、纺织、医药、机械等行业的管道、阀门、压力容器、冷凝器、换热器、塔、人孔、手孔等法兰连接处静密封部位 。
缠绕垫片结构形式及代号和使用法兰类别：
|
基本型式
|
代号 |
适用的法兰密封面 |
厚度(mm) |
|
V型基本体/环 |
W型基本体/环 |
|
基本型 |
A或R型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2;4.5 |
4.8;5.5;7.5 |
|
带内环型 |
B或RIR型 |
榫槽面、凹凸面、平面和凹槽面 |
3.2/2
4.5/3 |
4.8/3.0
5.5/4.0
7.5/5.0 |
|
带定位环型 |
C或CG型 |
平面或凸面 |
|
带内环及定位环型 |
D或CGI型 |
平面或凸面 |
材 料:
1.基本型缠绕金属带
A. 采用厚度为0.15mm~0.25mm的, sus304,sus316L,sus321等冷轧钢带，或由供需双方协商 确定。
B. 金属带为预成型的V型或W型窄带，表面应光滑.洁净，不应有粗糙不平.裂纹.划伤.凹坑及锈斑等缺陷
C.不锈钢的硬度值 HV≤200
2. 基本型缠绕非金属带
A 非金属填充为特制的石棉带，柔性石墨带，聚四氟乙烯带，非石棉纤维带，及云母带等。带的厚度为 0.3-1.0mm。
B. 特制石棉烧失量必须≤25%
C. 非金属带的氯离子含量≤100PPM
D.各类介质及各种非金属带的推荐使用温度及压力如下表：

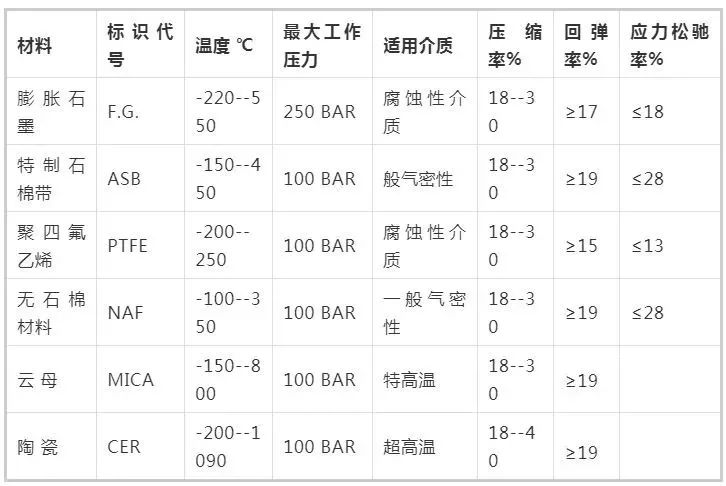

缠绕垫片各种非金属材料主要技术参数：
下表用于对内环及缠绕金属带的材质选择：
|
材料名称 |
缩写标记 |
硬度(HB) |
温度(°C) |
|
SUS 304 |
304 |
130~180 |
-195~+550 |
|
SUS 316L |
316L |
130~180 |
-100~+550 |
|
SUS 321 |
321 |
130~190 |
-195~+760 |
|
HASTELLOR-B2 |
HASTB |
215 |
-185~+1090 |
|
INCONEL-600 |
INC600 |
150 |
-100~+1090 |
|
MONEL-400 |
MON |
150 |
-130~+820 |
|
钛 |
T2 |
215 |
-195~+1090 |
金属缠绕垫片基本体厚度公差：
|
项目 |
厚度(mm) |
公差(mm) |
|
垫片厚度 |
4.5, 3.2 |
+0.2
-0.1 |
|
环厚度 |
3.0 |
±0.25 |
下表是缠绕垫片直径公差（即用于法兰的名义管道直径）：
|
DIN (mm) |
ANSI B16.5
BS1560 (mm)
Mss sp-44 |
API 605 |
公差 |
|
内环内径
垫片内径 |
<=600 |
<=24" |
>=26" and <=34" |
±0.5 |
|
>600 and <=800 |
>24" and <=34" |
>=36" and <=60" |
±0.9 |
|
>800 and <=1600 |
>34" and <=60" |
|
±1.3 |
|
>1600 |
>60" |
|
±1.6 |
|
垫片外径 |
<=600 |
<=24" |
<=24" |
±0.9 |
|
>600 and <=16000 |
>24" and <=60" |
>24" and <=60" |
±1.8 |
|
1600 |
>60" |
|
±2.2 |
|
外环外径 |
|
|
>=1/2" and <=60" |
±0.9 |
|
<=600 |
<=24" |
|
0-1.0 |
|
>600 and <=1000 |
>24" and <=34" |
|
0-1.8 |
|
>1000 and <=1600" |
>34" and <=60 |
|
0-2.2 |
金属石墨缠绕垫片主要性能参数：
|
缠绕垫片系数 |
m=2.5-4 |
|
缠绕垫片使用压力 |
≤25MPa |
|
缠绕垫片使用温度 |
-196℃-700℃(氧化性介质中不高于600℃) |
|
缠绕垫片最小预紧比压 |
y=68MPa |
技 术 标 准:
1. 金属缠绕垫片的国外制造标准有:
ASME B 16.20,
ASME B 16.5,
ASME B 16.47 A (B),
BS EN1092,
JIS, 和 NF 等
2 .国内标准有
HG/T20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系
HG/T20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系
GB/T4622.2-97 缠绕式垫片 管法兰用垫片尺寸 国家标准
JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准
JB/T90-2015 管路法兰用缠绕式垫片 机械部标准
JB/T4705-2000 压力容器法兰用缠绕式垫片
|
