蒸汽减压站的控制

锅炉通常产生的都是高压蒸汽，这样可以减小锅炉尺寸，减少湿蒸汽的发生，提高蒸汽干度，进行远距离输送。蒸汽从锅炉中由高压输出再输送至各设备用汽点时，一般都会进行减压控制。

蒸汽减压站的作用是将热网或锅炉的高压蒸汽转变为低压蒸汽，用户可根据需求选择相应减压阀。以沃德WODE减压阀产品为例，常用的减压阀有自力式减压阀和先导式减压阀、直接作用式减压阀等。

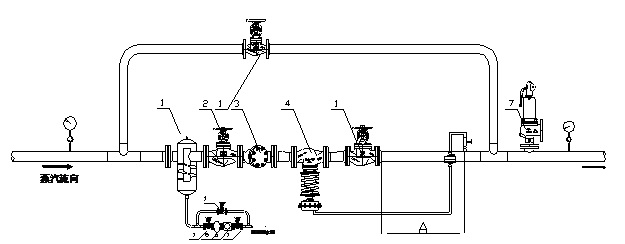

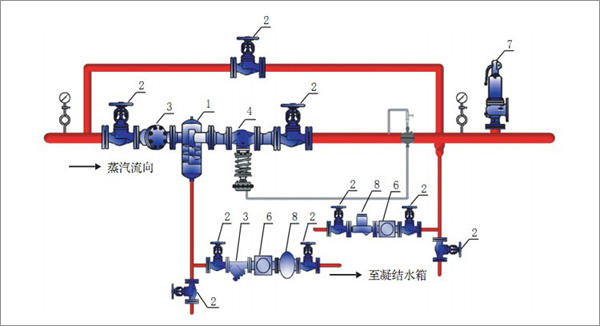

1、汽水分离器；2、双波纹管截止阀；3、Y型过滤器；4、自力式减压阀；5、浮球疏水阀；

6、水流观视镜；7、安全阀

特点

无需外部控制信号，自动调节下游压力

减压功能强，5种阀头应用于从0.2Bar~16Bar的下游压力

蒸汽流量变化不会对减压效果造成影响

工作可靠，投入使用后无需维护

采用水封罐，避免阀头膜片损坏减压阀

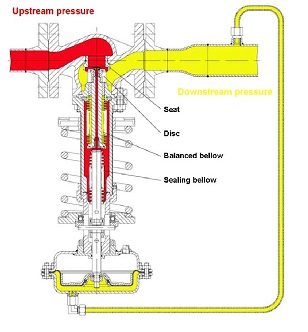

减压阀是减压站的核心部分，结构图如下。蒸汽流过减压站时，下游的压力通过反馈管传递到执行器的隔膜，对阀杆产生一个向上的推力，阀杆同时受到向下作用的弹簧力。通过调节，弹簧力发生变化，直到与下游压力达到平衡。蒸汽量的变化会引起阀塞位置变化，直到达到新的平衡。图中，可以看到减压阀有两根不锈钢波纹管。一根是从外部密封轴杆，称为密封波纹管；另一根波纹管是使压力达到平衡，称为平衡波纹管。上游压力通过内部阀塞的孔和波纹管外部的压力相平衡。波纹管内部通过孔与下游相连接。波纹管的有效工作区域和阀座接触区域大小相同，不同的力会相互抵消，使减压阀不会受到上游压力的影响。因此，减压阀的减压比很大。

汽水分离器与疏水阀

管道必须排水以确保进入减压阀的是干蒸汽。理想的位置是在阀上游安装汽水分离器。下游阀门关闭时，下游管道可能变冷，必须安装疏水阀组，以排除因散热损失而形成的冷凝水。疏水阀应选用浮球式疏水阀以及时排出冷凝水。

过滤器

为避免管道垃圾破坏减压阀，在减压阀前安装细目过滤器。安装方向为水平安装（防止水锤）。细目过滤器应定期清洗。

安全阀

安全阀是用于超压时保护下游设备。安全阀必须设定在下游设备安全工作压力以下排放，而且选型时以安全阀全开时排放量为准。

旁通截止阀

旁通截止阀的作用是在减压阀检修时能继续向下游提供蒸汽。为防止误操作，应选配带铅封的手轮保护套。

选型说明

选择合适的减压站，需要提供阀前压力P1、阀后压力P2、通过减压阀的蒸汽最大流量、安全阀的整定压力、阀门口径、连接方式、阀体材质等。
