换热器系统

换热器的主要功能是保证工艺过程对介质所要求的特定温度，同时也是提高能源利用率的主要设备之一。广泛应用于石油、化工、动力、制冷等行业中，在工业生产中、生活中有着重要的地位。

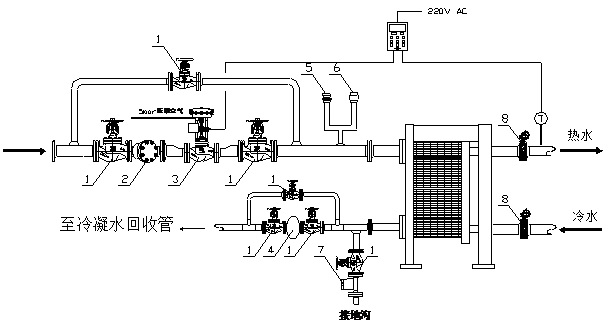

板式换热器是不同介质在波纹形板片之间逆向流动换热。相对容积式换热器，换热面积大，效率高，换热速度更快。所以最好采用电动或气动控制。

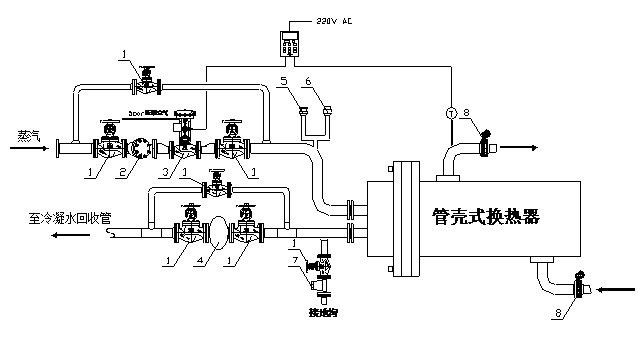

1、双波纹管就截止阀；2、Y型过滤器；3、气动控制阀；

4、浮球疏水阀；5、热静力排空气阀；6、破真空阀；

7、停机排放阀；8、蝶阀；

管壳式换热器是被加热在盘管中，所以换热更快。常用于工艺加热使用。这种换热器的热负荷变化较大，受被加热介质的初始温度和流量的影响较大。所以在设计温度控制和疏水时更要注意。

采用方式及优点：

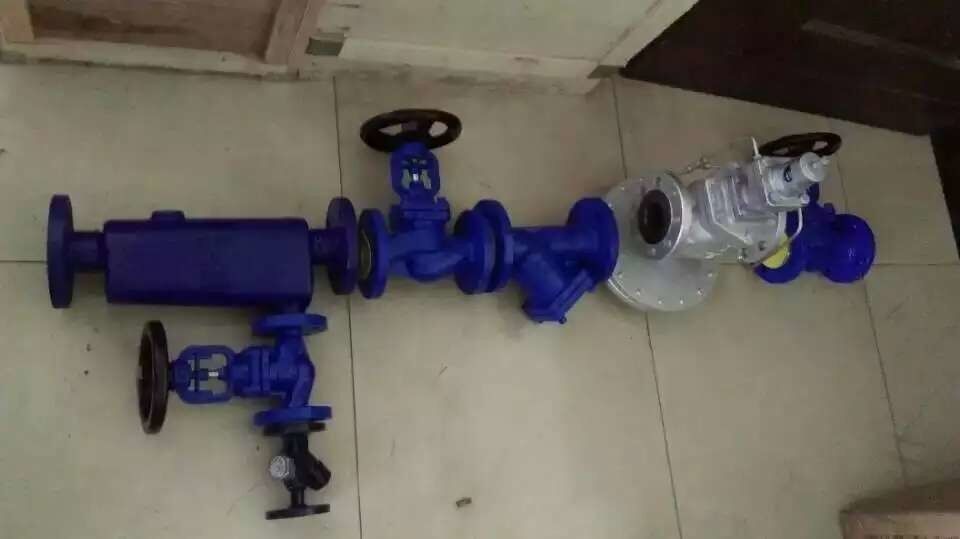

换热器系统可采用电动或气动控制阀控制。

气动控制阀是以气为动力，需要提供气源。有气压开启和气压关闭两种形式可以选择。使用电气定位器，可以精确控制流量。而电动阀是以电能来作为动力。电动阀的控制精度较高，主要应用于高精度控制场合。

系统工作过程：

高压蒸汽通过控制阀控制流量，与换热器中冷的介质进行热交换获得介质所需的温度。蒸汽换热后变成冷凝水通过疏水阀排出。

注意事项：

1．控制阀的选型非常重要，选型过小，流通能力不足，不能满足需要。选型过大，控制精度低，而且容易造成阀门的冲蚀和震荡，减少使用寿命。

2．为防止脏物进入控制阀，堵塞或损坏控制阀危及安全运行，影响正常供热，应在控制阀前加设过滤器。

3．蒸汽经换热后会产生大量的冷凝水，冷凝水如不及时排出其结果是换热器内积水，导致水锤和温度控制不良，在某些情况下产生腐蚀。所以需在换热器后加装即排型的浮球式疏水阀，防止冷凝水存积于换热器中。

4．同时也可在疏水阀前安装排放阀，在停机/开机冷凝水量较大时辅助疏水阀疏水。

5．当换热速度过快，换热器内的蒸汽压力迅速下降，从而可能产生真空状态导致冷凝水无法经疏水阀排出。应在控制阀后端的供汽管上安装破真空阀。

6．  当破真空阀运作时大量的空气就会进入换热器中，空气会附着在换热器内表面严重影响换热效率，可在破真空阀旁安装排空气阀。

7．在控制阀和疏水阀前后安装截止阀，便于维修。

8．在换热器不能突然停止运行的场合应在控制阀和疏水阀加设旁通。若控制阀或疏水阀损坏需要维修时，可以打开旁通不间断换热器的正常运行。

选型说明

需要提供压力，温度，流量等。
