衬氟隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，达到控制管道启闭的目的，隔膜把下部阀体内腔与上部阀盖内腔隔开，使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀，省去了填料密封结构并且不会产生介质外漏。英标衬氟隔膜阀的衬里材料主要是F4或者F46，可以耐强腐蚀。

名称	材料
阀体	灰铸铁/硬橡胶、灰铸铁
阀盖 /阀瓣/手轮	灰铸铁
隔膜	天然橡胶
阀杆	碳钢

名称		温适合度	适用介质
可溶型四氟乙烯	PFA	-40-180	强酸、强碱、王水、强氧化剂、各种有机溶剂等
聚全氟乙丙烯	F46	-40-150	强酸、强碱、醇、酮、芳烃，氧化烃、有机溶剂等
四氟乙烯	F40	-40-150	强酸、强碱、醇、酮、芳烃，氧化烃、有机溶剂等
聚偏氟乙烯	F2	-10-120	卤素、氢氟酸、碱、硫化氢、甲醇、甲苯等
聚烯烃	PO	-40-180	盐酸、氢氟酸、碱、盐溶液、能耐80℃以下有机溶剂
聚四氟乙烯	F4	-40-180	强酸、强碱、王水、强氧化剂、各种有机溶剂等
丁腈橡胶	J	-40-120	磷酸、氢氟酸、醇、醛、酮类、碱、无机盐等
橡胶	X	-40-80	盐酸、氢氧化钠、氨水、有机酸、醛类、湿氯气等

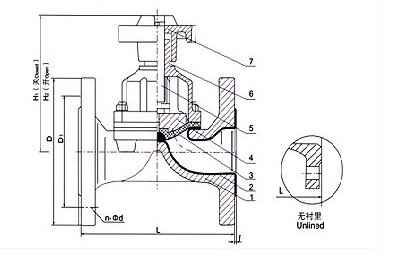

公称通径 (DN)	公称压力(MPa)	工作压力 (MPa)	L	D	D1	Z-Φ	f	H1	H2	D0	重量 (Kg)
15	1.6	1.6	108	95	65	4-14	2	90	99	75	2.5
20			117	105	75	4-14	2	93	103	75	3
25			127	115	85	4-14	2	100	112	85	4
32			146	140	100	4-18	2	127	144	120	6.5
40			159	150	110	4-18	2	136	156	120	7.5
50			190	165	125	4-18	2	151	177	120	10
65	1.0	1.0	216	185	145	4-18	2	183	213	165	16
80			254	200	160	8-18	2	198	273	230	23.5
100			305	220	180	8-18	2	266	320	280	34
125			356	250	210	8-18	3	319	386	280	44
150			406	285	240	8-22	3	380	453	368	67.5
200		0.6	521	340	295	8-22	3	506	626	400	141.5
250			635	395	350	12-22	3	598	734	500	229
300		0.4	749	445	400	12-22	3	698	778	560	321
350			749	505	460	16-22	3	723	883	560	360
采用标准	设计制造： BS5156结构长度：BS5156(短结构)法兰：Bs4504PN1.0MPa     GB12239G    B12221      GB/T17241.6
