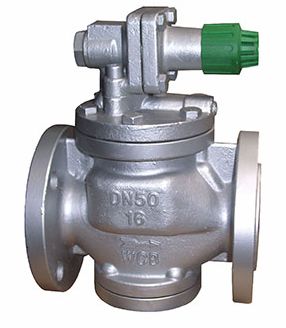

德国沃德WODE进口高灵敏度蒸汽减压阀结构特点和用处
该减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
主要技术参数和性能指标
阀体材质：WCB、304/316不锈钢（根据工作介质压力、温度可选不同材质）
口径和连接：
螺纹连接3/4″～2″（有BSP、Npt螺纹）
法兰连接：DN20～DN100（有BS16/25、GB16/25、DIN16/25、JIS10/16、ANSI150LB法兰）
工况限制条件：
阀体设计条件：PN25
最大工作压力（饱和蒸汽）：19.0Barg
最大设定压力：16Barg
最大减压比：20:1
最大工作温度：300℃
压力控制范围：1.0～3.0barg；2.0～8.0barg；7.0～16barg
主要零件材料：
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀瓣 |
2Cr13 |
|
缸套 活塞 |
铝铁青铜 |
|
膜片 |
PH15-7Mo |
|
活塞环 |
对位聚苯 |
|
导阀座 导阀瓣 |
2Cr13 |
|
主阀弹簧 |
50CrVA |
|
导调主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
流量系数Cv：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
48 |

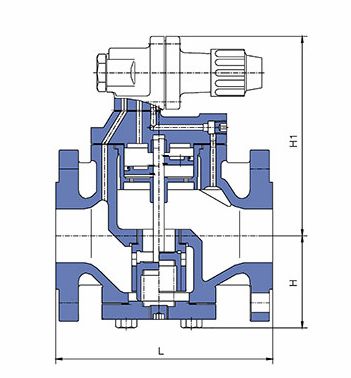

主要外形连接尺寸：
|
DN |
L（mm） |
H（mm） |
H1（mm） |
|
20 |
140 |
65 |
160 |
|
25 |
150 |
70 |
170 |
|
32 |
180 |
75 |
185 |
|
40 |
180 |
80 |
185 |
|
50 |
200 |
90 |
190 |
|
65 |
230 |
100 |
210 |
|
80 |
260 |
120 |
230 |
|
100 |
320 |
135 |
245 |
|
