倒置桶式蒸汽疏水阀
倒置桶型蒸汽疏水阀 产品介绍
德国沃德WODE倒置桶型蒸汽疏水阀有特殊的杠杆结构，广泛用于造纸、纺织、印染、食品、石油、化工等工业加热设备的蒸汽管道。
倒置桶型蒸汽疏水阀 工作原理
倒置桶型疏水阀内部结构是杠杆系统连接倒置桶，开启与关闭是根据凝结水和蒸汽的密度差来工作的；管路启动时，疏水阀阀座处于开启状态，迅速将滞留管道的空气和低温冷凝水排出，当蒸汽进入倒置桶内，倒置桶产生向上浮力，桶上的连接杠杆带动阀瓣关闭阀门。当—部分蒸汽产生凝结水，桶内失去浮力下沉，倒置桶连接杠杆带动阀瓣开启阀门。
倒置桶型蒸汽疏水阀 结构特点
1、结构简单，不易故障。无插销或铰链结构，无固定磨损，节能效果佳。耐磨铬钢阀座，不锈钢结构，使用寿命长。
2、间歇排放杂志均可冲走，不积污垢，自动排空气。
3、有多种节流孔选择，在不同压力下，可达到最高排水流量。
4、内部零件全安装在阀盖上，维修方便。
倒置桶型蒸汽疏水阀 应用场合
蒸汽管线、机组式加热器、工艺设备、油预热器、蒸煮设备、转换器、蒸汽加热桶、盘管、模压机、滚筒等。
倒置桶型蒸汽疏水阀 连续排水量表 单位：公斤/小时（kg/h）
|
型号/尺寸 |
疏水阀的工作压差(△P).kg/cm² |
|
0.5 |
1 |
2 |
4 |
8 |
9 |
10 |
12 |
15 |
17 |
|
880/880F |
240 |
280 |
230 |
280 |
280 |
310 |
260 |
- |
- |
- |
|
881/881F |
420 |
470 |
460 |
410 |
380 |
420 |
365 |
380 |
335 |
350 |
|
882/882F |
800 |
930 |
930 |
920 |
800 |
900 |
660 |
720 |
560 |
600 |
|
883/883F |
1520 |
1750 |
1800 |
2000 |
1560 |
1750 |
1550 |
1730 |
1500 |
1550 |
|
884/884F |
2500 |
2950 |
3020 |
3050 |
2600 |
2950 |
2550 |
2880 |
2500 |
2600 |
|
885/885F |
3960 |
4500 |
4500 |
4400 |
4600 |
4900 |
4500 |
4850 |
3000 |
3200 |
|
816/816F |
7190 |
8600 |
8150 |
8800 |
8000 |
8850 |
8450 |
9000 |
8400 |
8650 |
注：①表中的K值代表了相应压力下的阀座编号；
②压差是指疏水阀入口端与出口端得压力差；
③排量是指蒸汽凝结水在单位小时内连续排放的量。
倒置桶型蒸汽疏水阀 主要零件材料和性能参数
耐磨耐腐蚀部件
881系列倒置桶型疏水阀的不锈钢阀瓣和阀座被单独磨削加工后在机械装置上一起配研，所有的其它部件部采用耐磨损、耐腐蚀的不锈钢。
空气和二氧化碳的排放
881系列倒置桶型蒸汽疏水阀可以自动连续地排放空气和二氧化碳气体而没有冷滞后或空气阻。
在背压下工作
881系列倒置桶型疏水阀对背压具有很好的适应性，除了由于压差变小减少流量外，没有其它不利影响，倒置桶只需要轻小的力就可使疏水阔开启。
|
零部件名称 |
材料 |
|
阀体、阀盖 |
CF8、WCB |
|
阀座 |
钨铬钴合金 |
|
吊桶 |
不锈钢 |
|
支架、过滤网 |
不锈钢 |

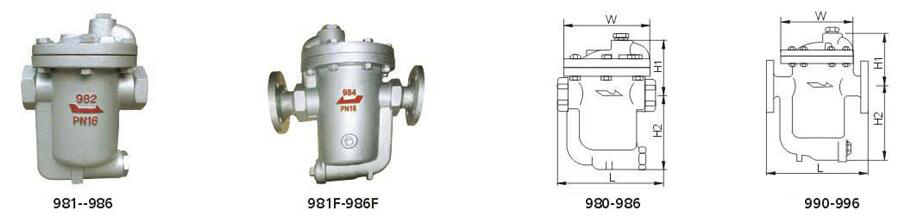

倒置桶型蒸汽疏水阀 技术参数表
|
产品型号 |
公称通径
(DN) |
连接方式 |
使用压力
(MPa) |
最高允许温度
(℃) |
外型尺寸 |
参考重量
(kg) |
|
L |
H1 |
H2 |
W |
|
880/980 |
15～20 |
螺纹 |
0.01～1、0 |
350 |
125 |
78 |
102 |
103 |
2.2 |
|
881/981 |
15～25 |
0.01～1、7 |
350 |
125 |
78 |
102 |
103 |
2.8 |
|
882/982 |
15～25 |
0.01～1、7 |
350 |
170 |
108 |
130 |
145 |
7.0 |
|
883/983 |
25～32 |
0.01～1、7 |
350 |
205 |
130 |
192 |
178 |
14.0 |
|
884/984 |
32～40 |
0.01～1、7 |
350 |
235 |
168 |
212 |
203 |
23.0 |
|
815/985 |
32～50 |
0.01～1、7 |
350 |
255 |
164 |
252 |
220 |
26.0 |
|
816/986 |
50 |
0.01～1、7 |
350 |
320 |
214 |
242 |
302 |
42.0 |
|
881F/991 |
15～25 |
法兰 |
0.01～1、7 |
350 |
170 |
78 |
102 |
103 |
5 |
|
882F/992 |
20～25 |
0.01～1、7 |
350 |
210 |
108 |
130 |
145 |
10 |
|
25～32 |
0.01～1、7 |
350 |
270 |
130 |
192 |
178 |
18 |
|
883F/993 |
40～50 |
0.01～1、7 |
320 |
|
884F/994 |
32～50 |
0.01～1、7 |
350 |
320 |
168 |
212 |
203 |
27 |
|
885F/995 |
40～50 |
0.01～1、7 |
350 |
320 |
164 |
252 |
220 |
29 |
|
816F/996 |
65～80 |
0.01～1、7 |
350 |
400 |
214 |
242 |
302 |
45 |
|
