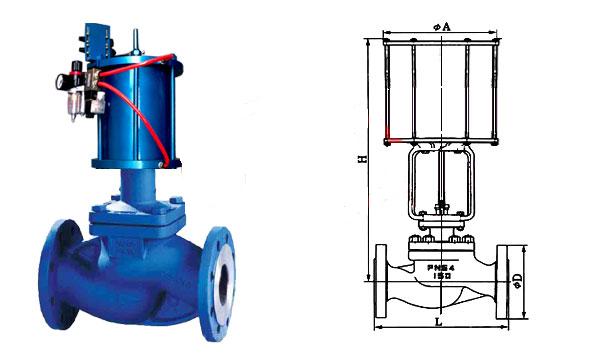

气动波纹管截止阀采用双作用气缸，利用上腔进气或者下腔进气来远距离控制阀门，操作方便、灵活。气缸使用介质：压缩空气，氮气。结构简单、制造和维护方便；工作行程小，启闭时间短；关闭体（阀瓣）与阀座密封面采用锥面密封，关闭力小，耐冲刷，密封可靠。阀座可为更换式阀座，可任意组合与关闭件密封面材料的配对，以满足工况要求，延长使用寿命 。

气动波纹管截止阀GTD/ATD气动执行机构技术参数		阀   体   参   数
类   型	双作用活塞式、弹簧复位式	公称通径	DN15～300mm
气源压力	双作用：2-8bar/单作用：4-8bar	公称压力	1.6、2.5、4.0MPa等
输出力矩	双作用：4N·M～10560N·M	阀轴材质	2Crl3
	单作用：7N·M～2668N·M	阀体材质	WCB铸钢、304/316不锈钢
工作温度	常温型：-29℃～80℃（丁腈橡胶O型圈）	阀板材质	A105、304/316不锈钢
	高温型：-29℃～160℃（氟橡胶O型圈）	阀座密封	不锈钢
动作范围	0～100mm	结构形式	直通、Y型
接口螺纹	SC60～SC200    G1/8″	温度	-29℃～425℃
	SC260～SC450/350   G1/4″	适用介质	水、油品、蒸汽等。
阀位信号	定位器：4～20mA/回信器：全开全关信号	特点	用途广、整体造价低、流量大、流阻小

DN	L	D	D1	D2	Z-d	b	H	A	备注
15	130	65	65	45	4-Φ14	14	285	60
20	150	75	75	55	4-Φ14	14	330	80
25	160	85	85	65	4-Φ14	14	340	100
32	180	135	100	78	4-Φ18	14	355	128
40	200	145	110	85	4-Φ18	16	405	160
50	230	160	125	100	4-Φ18	16	337	200
65	290	180	145	120	4-Φ18	18	365	260
80	310	195	160	135	8-Φ18	20	470	320
100	350	215	180	155	8-Φ18	20	525	350
125	400	245	210	185	8-Φ18	22	572	380
150	480	240	240	210	8-Φ23	24	585	420
200	600	295	295	265	12-Φ23	26	650	450

1、气动执行器类型：双作用、单作用
2、介质类型、温度、压力
3、所需附件：电磁阀、定位器、信号反馈、气源处理三联件、手动机构
