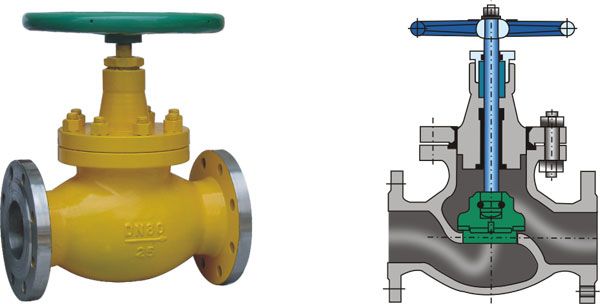

W4FS-16V型进口燃气截止阀
产品性能规范 Products Perfomance specification
一、 用途和性能规范
|
压力等级 |
常温试验压力（Mpa) |
|
壳体 |
密封 |
低气压密封 |
|
公称压力(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
适用温度 |
-40～+150℃ |
|
适用介质 |
天然气， 液化石油气等 |
本阀门使用于城市液化气石油气贮备站,也使用于炼油厂,石油化工厂,石油化工厂的液化气系统,作为控制介质截的启闭装置
二、 操作原理和结构说明
1、手轮顺时针方向转时,阀杆向下移动,阀瓣下降使密封面密合,将通路切断.逆转时则开启,阀杆提到最高点上密封起作用。
2、本阀门增加了一个上密封.在阀门开启状态时,与填料一起两层密封作用,并对填料有一定的保护作用
3、本阀门采用尼龙制品作密封面,填料为软成形填料,上密封也为软材质,密封性能较好.
三、主要零件材料:
|
零件名称 |
材料 |
|
阀体、阀盖 |
碳素钢WCB |
|
阀杆 |
铬不锈钢 Cr13 |
|
阀瓣 |
25# 密封面尼龙 1010 |
|
阀杆螺母 |
青铜 |
|
填料 |
增强聚四氟乙烯成形 |
|
垫片 |
XB450 |
|
手轮 |
球墨铸铁 |
四、主要外形尺寸和连接尺寸:
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z-d |
H |
D0 |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14 |
207 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14 |
217 |
120 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14 |
219 |
120 |
|
32 |
190 |
135 |
100 |
75 |
18 |
2 |
4-*18 |
280 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-*18 |
330 |
200 |
|
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-*18 |
350 |
240 |
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-*18 |
400 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-*18 |
430 |
320 |
|
100 |
350 |
135 |
190 |
160 |
24 |
3 |
8-*23 |
465 |
360 |
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25 |
558 |
400 |
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25 |
611 |
400 |
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25 |
710 |
450 | 注：以上资料仅供参考，如需更详细的图纸尺寸及资料说明请联系沃德中国代理商。电话：010-57038765；我公司竭诚欢迎您来电咨询订购。
|
