进口常温高压截止阀
HIGH-PRESSURE GLOBE VALVE
品牌：德国沃德WODE
此类型常温高压截止阀主要用于各种常温温和低温介质的管路系统，方便真空管道生产中内、外管焊接及安装，具有开关灵活，密封可靠，防静电的特点。
主要技术参数
公称压力（PN）：42.0Mpa
公称通径（DN）：10mm～40 mm
适用介质：液氧、液氮、液氩、液化天然气等
适用温度：-80℃~+120℃
连接形式：插焊、螺纹
介质流向：由阀瓣下面向上
注意事项：氧气忌油
主要零件材料
阀体、阀盖：不锈钢
阀杆、阀顶：不锈钢
填料：PTFE
密封圈：PTFE或PCTFE
阀瓣：堆焊司太立合金
|

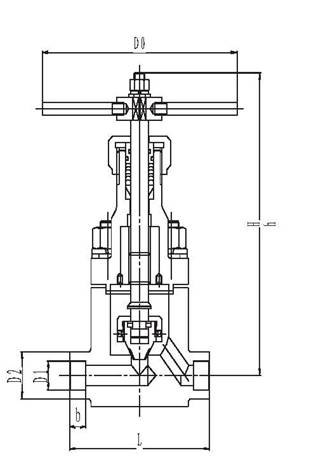

产品代号 |
公称通径
DN |
尺 寸(单位:mm) |
重量
(kg) |
|
H |
h |
L |
D0 |
D1 |
D2 |
b |
|
V651A10 |
10 |
250 |
235 |
120 |
180 |
18.5 |
30 |
12 |
6 |
|
V651A15 |
15 |
250 |
235 |
130 |
180 |
22.5 |
36 |
15 |
6.5 |
|
V651A20 |
20 |
330 |
310 |
150 |
280 |
28.5 |
46 |
15 |
7.9 |
|
V651A25 |
25 |
330 |
310 |
150 |
280 |
34.5 |
52 |
15 |
8.5 |
|
V651A32 |
32 |
400 |
380 |
200 |
380 |
43 |
75 |
15 |
15.5 |
|
V651A40 |
40 |
400 |
380 |
200 |
380 |
49 |
80 |
15 |
17.5 |
注：DN10以下可定制，尺寸外形与DN10的一样
