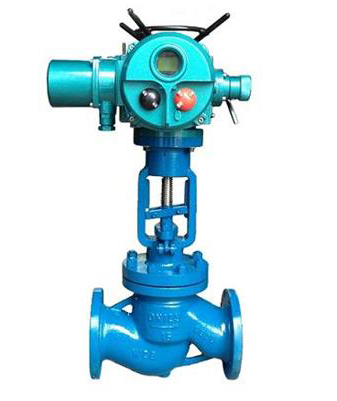

进口电动法兰截止阀
产品名称:进口电动法兰截止阀
产品型号:WODE
询问进口电动法兰截止阀价格
咨询电话:010-57038765
传真:010-51298906
点击看大图
进口电动法兰截止阀
 进口电动法兰截止阀
进口电动波纹管截止阀
 进口电动波纹管截止阀


进口电动法兰截止阀

进口电动法兰截止阀由电动执行装置和法兰截止阀组成,接受电源压力或电压信号,来完成上升或下降的启闭动作。电动法兰截止阀具有良好的强度、刚度和流通能力,可使用在各种压力、温度及介质的工况当中,广泛用于公称压力在PN1.6~32MPa,工作温度-29~550℃的环保、石油、化工、电力行业等各种场合的管路上,起到切断流体的作用,适用于全开和全关的形式,一般不建议作调节和节流,因为调节时不平衡力太大,对阀芯的冲蚀比较厉害。



进口电动法兰截止阀特点:

1.结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。

2.电动法兰截止阀阀杆开启或关闭行程相对较短,并具有非常可靠的切断动作。

3.阀盖上设计了上密封座,在全开状态下使填料密封更为可靠并方便填料的更换。

4.电动截止阀根据密封形式不同分为平面密封和锥面密封,密封面采用不锈钢和硬质合金,使用寿命长。

5.填料、垫片可根据实际工况或用户要求合理选配,可适用于各种压力,温度及介质工况,密封可靠,性能优良。

进口电动法兰截止阀技术参数:

公称通径

DN15 ~ DN600

公称压力

PN1.6~32.0Mpa或ANSI150~2500LB

结构形式

直通式、角式

阀芯型式

柱塞式(锥面)

控制方式

电动控制

连接形式

法兰式连接

密封填料

聚四氟乙烯、柔性石墨

工作温度

≤550℃

电动法兰截止阀工作原理:

电动法兰截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,依靠电动推力旋转阀杠,阀瓣沿流体的中心线作直线运动,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。电动法兰截止阀只许介质单向流动,安装时有方向性。截止阀的结构长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性不强。

电动法兰截止阀零件材料:

1

阀体

WCB-A105、WC6-12Cr1MoV、WC9-12Cr1MoV

2

阀芯

2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA

3

阀杆

2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA

4

阀盖

WCB-35、WC6-12Cr1MoV、WC9-12Cr1MoV

5

填料

柔性石墨、PTFE

6

填料压盖

2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA

进口电动法兰截止阀执行器技术参数:

1、电源:电机为三相交流,380V(特殊订货660V或220V),50Hz(特殊订货60Hz);控制线为220V,50Hz(特殊订货60Hz);远程控制为24VDC。

2、工作环境:

(1)环境温度:-20~+60℃(特殊订货-60~+80℃)。

(2)相对湿度:≤90%(25℃时)。

(3)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所 ;防爆型产品有dI和dIIBT4两种,dI适用于煤矿非采掘工作面;dIIBT4用于工厂,适用于环境为IIA、IIB级T1~T4组的爆炸性气体混合物。

附件:调节型、带手动、防护等级

如果您有需要咨询更详细的产品信息

欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司

电话:010-57038765;15001010879

或登录我公司网站www.010famen.com、www.fm135.com查看具体信息
