进口衬氟截止阀
产品名称:进口衬氟截止阀
产品型号:WODE
询问进口衬氟截止阀价格
咨询电话:010-57038765
传真:010-51298906
点击看大图
进口衬氟截止阀
 进口衬氟截止阀


进口衬氟截止阀

德国沃德WODE进口衬氟截止阀适用在-50℃~180℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

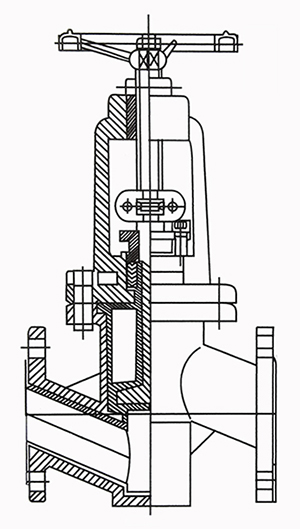

进口衬氟截止阀结构特点:

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用,但塑料衬里的截止阀严禁用做流量调节,以免节流口处产生的高速介质流冲蚀破坏密封面。

2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

德国沃德WODE衬氟截止阀系列产品有:直通式衬氟截止阀,角式衬氟截止阀,直流式衬氟截止阀、Y型衬氟截止阀等产品。

衬氟截止阀衬里材料性能规范:

衬里、阀座

适用温度(℃)

适用介质

PTFEF4

≤180

除熔融碱金属、元素氟外的各种浓度的酸、碱、盐、王水、有机酸等强腐蚀性介质

PCTFEF3

≤120

FEPF46

≤150

PFA(可熔性F4

≤180

PVDFF2

≤100

RPTFERF4



衬氟截止阀主要零部件材料表


序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球体/阀杆

25

2Cr13

1Cr18Ni9

1Cr18Ni12Mo2Ti

00Cr18Ni10

00Cr17Ni14Mo2

3

衬里/阀座

PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

4

填料压盖

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

6

活节螺栓

35

1Cr17Ni2

1Cr17Ni2

7

阀杆螺母

ZCuAl10Fe3

ZCuAl10Fe3

ZCuAl10Fe3

8

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

9

螺母

45

0Cr18Ni9

0Cr18Ni9

10

手柄

WCB

WCB

WCB

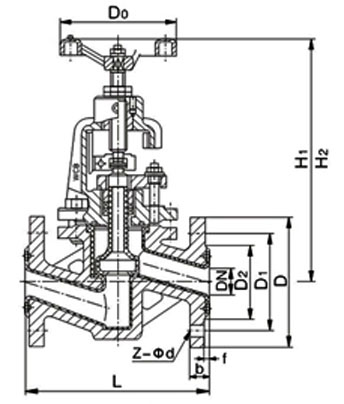

详细图纸尺寸请参照沃德公司的产品CAD图纸,或联系各地经销商。

德国沃德WODE衬氟截止阀系列产品有:直通式衬氟截止阀,角式衬氟截止阀,直流式衬氟截止阀、Y型衬氟截止阀等产品。
