进口电动球阀
产品名称：进口电动球阀
产品型号：WODE
询问进口电动球阀价格
咨询电话：010-57038765、15001010879
传真：010-51298906
点击看大图
进口电动小型高压球阀
 进口电动小型高压球阀
进口电动内螺纹球阀
 进口电动内螺纹球阀
进口电动卫生级二通/三通球阀
 进口电动卫生级二通/三通球阀
进口电动球阀
 进口电动球阀


W6ZF型进口电动球阀
型号说明：
W6CF-1/2/3/4碳钢软密封型电动球阀
W6ZF-1/2/3/4不锈钢（SS304）软密封型电动球阀
W6PF-1/2/3/4不锈钢（SS316）软密封型电动球阀
一、         电动法兰球阀 产品概述
      德国沃德WODE电动法兰球阀密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠，甚至切断。电动法兰球阀体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高，球阀与执行器采用直连方式，主要分为开关型和调节型两种；内置伺服系统，无须另配伺服放大器，输入输出信号4-20mA及220VAC电源即可控制运转。电动法兰球阀具有连线简单、结构紧凑、动作稳定可靠等优点。电动法兰球阀是一种重要的电动阀门类，在石油化工和天然气长输管线等领域有广泛应用。它的关闭件是一个带孔的部分球体，球体随阀杆转动，实现阀门的开启或关闭。电动法兰球阀可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。

二、电动法兰球阀 产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
（6）下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。


三、电动法兰球阀 主要设计标准
设计与制造
GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸
JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、HG/T20592-2009、JIS B2212～2214、DIN2543
结构长度
GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验
JB/T 9092、API 598、GB/T13927
四、电动法兰球阀 主要技术参数及性能
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
额定流量系数KV
21
38
72
112
170
273
384
512
940
1452
2222
3589
公称压力(MPa)
PN1.6、2.5、4.0、6.4 Mpa；ANSI 150、300LB
允许压差(MPa)
≤公称压力
阀体形式
两段式铸造球阀
连接形式
法兰式、焊接式、螺纹式
阀芯形式
"O"型球形阀芯
密封填料
V型聚四氟乙烯填料、柔性石墨填料等
流量特性
近似快开型
动作范围
0～90°
泄露量Q
按GB/T4213-92，小于额定KV0.01%
基本误差
±1%
回差
±1%
死区
≤1%(可调)
可调范围
250：1
350：1
配置执行机构
可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
五、电动法兰球阀 执行器技术参数
电源电压
AC220/380V/DC24V，50/60Hz
输出力矩
50N·M～2000N·M
动作范围
0～90° 0～360°
动作时间
15秒/30秒/60秒
保护装置
过热保护
环境温度
-30°～60°
手动操作
同附带手柄操作
限位
电气、机械二重限位
防护等级
IP-65
防爆等级
ExdII BT4，ExdII BT6
位置测量
可选装开关或电位计
驱动电机
8W/E
进线接口
PE1/2〞，1”进线线锁
六、电动法兰球阀 主要零件材料
零件名称
材料
阀体、阀盖
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
阀座密封圈
PTFE、碳素纤维＋PTFE、对位聚苯
填料
V型PTFE、柔性石墨
七、电动法兰球阀 主要性能规范
公称通径DN(mm)
DN15-20
公称压力
PN(MPa)
1.0
1.6
2.5
4.0
6.4
试验压力
强度试验
1.5
2.4
3.75
6.0
9.60
密封试验
1.1
1.76
2.75
4.4
7.04
低压气密试验
0.5～0.7
适用介质
水、油、蒸气、硝酸类(温度≤200℃或者350℃)、醋酸类(温度≤200℃或者350℃)

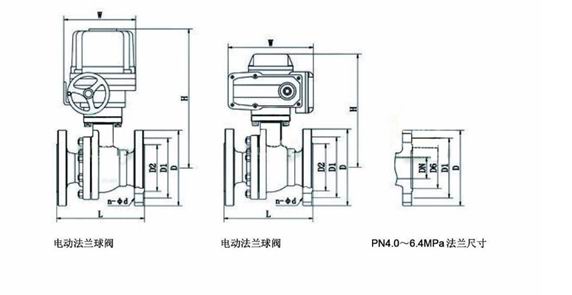

八、电动法兰球阀 外形图

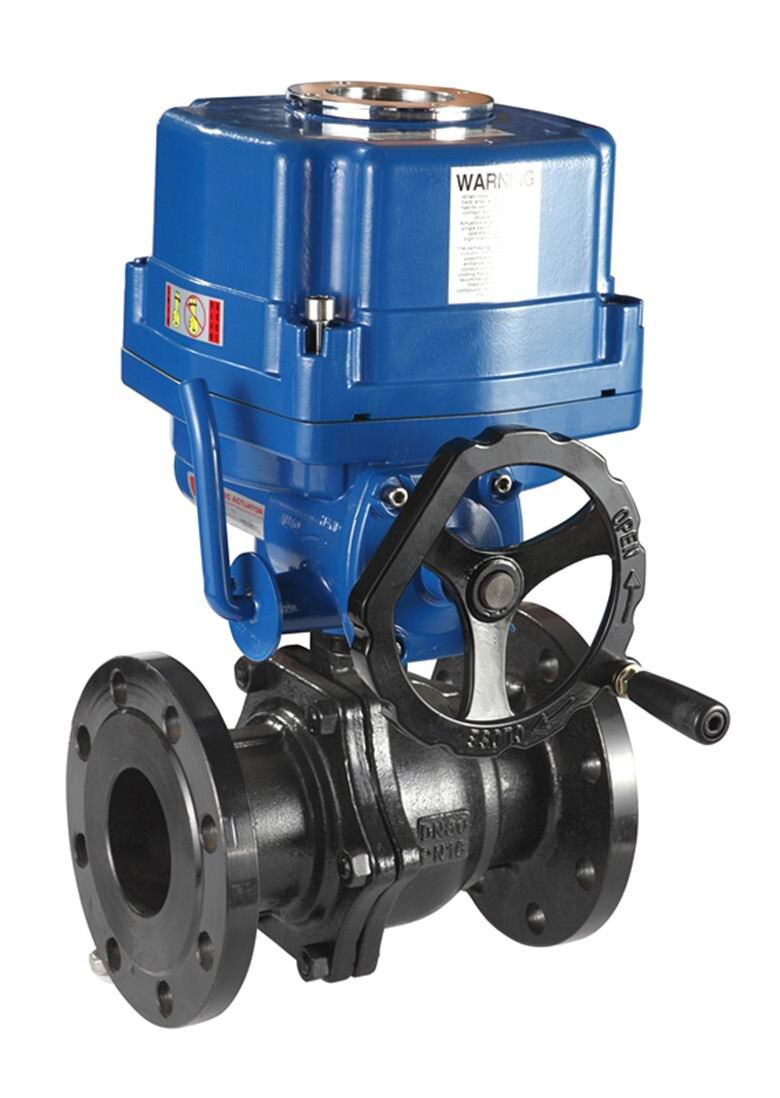

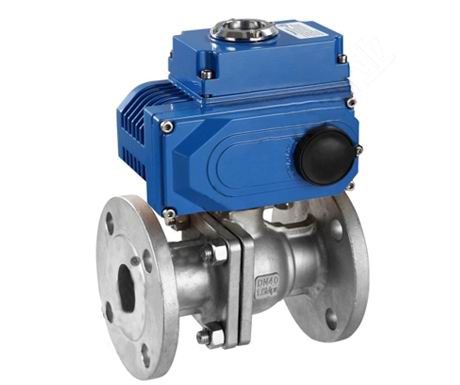

                     防爆型执行器                  非防爆型执行器
 九、电动法兰球阀 安装连接尺寸
公称通径 DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
300
L
130
140
150
165
180
200
220
250
280
320
360
400
630
750
H
配HR
275
280
287
312
312
325
335
365
400
420
440
470
545
580
配HQ
360
370
380
392
392
415
425
445
490
510
530
560
635
670
W
157
157
157
157
208
208
256
256
256
256
256
256
380
380
PN1.6MPa法兰连接尺寸
D
95
105
115
140
150
165
185
200
220
250
285
340
405
460
D1
65
75
85
100
110
125
145
160
180
210
240
295
355
410
D2
46
56
65
76
84
99
118
132
156
184
211
266
319
370
n-φd
4-14
4-14
4-14
4-18
4-18
4-18
4-18
8-18
8-18
8-18
8-22
12-22
12-26
12-26
PN2.5MPa法兰连接尺寸
D
95
105
115
140
150
165
185
200
235
270
300
360
425
485
D1
65
75
85
100
110
125
145
160
190
220
250
310
370
430
D2
46
56
65
76
84
99
118
132
156
184
211
274
330
389
n-φd
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-22
8-26
8-26
12-26
12-30
16-30
PN4.0MPa法兰连接尺寸
D
95
105
115
140
150
165
185
200
235
270
300
375
450
515
D1
65
75
85
100
110
125
145
160
190
220
250
320
385
450
D6
40
51
58
66
76
88
110
121
150
176
204
260
313
364
n-φd
4-14
4-14
4-14
4-18
4-18
4-18
8-18
8-18
8-22
8-26
8-26
12-30
12-22
16-33
PN6.3MPa法兰连接尺寸
D
105
130
140
155
170
180
205
215
250
295
345
415
470
530
D1
75
90
100
110
125
135
160
170
200
240
280
345
400
460
D6
40
51
58
66
76
88
110
121
150
176
204
260
313
364
n-φd
4-14
4-18
4-18
4-22
4-22
4-22
8-22
8-22
8-26
8-30
8-33
12-36
12-36
16-36
注：由于根据不同工况或不同用户需求选用的不同执行器，执行器外形尺寸有所区别，具体咨询当地经销商。
