WQ4/6SC-1FL型进口卫生级气动两通球阀
WQ4/6SC-1FF型进口卫生级气动三通球阀
一、卫生级气动球阀 概述
卫生级气动球阀，也称气动卡箍式球阀，具有优点：
流道经过精密抛光和除菌处理，采用了全包的四氟密封，没有死角且容易清洗。
阀体采用不锈钢精制而成，流道内壁0.5um（240Grit）电子抛光，保持流体畅通无阻。
密封面采用的全包PTFE没有死角，保证卫生。
广泛应用于啤酒工程、食品工程、化学工程、制药工程、生物工程和水处理工程等领域。

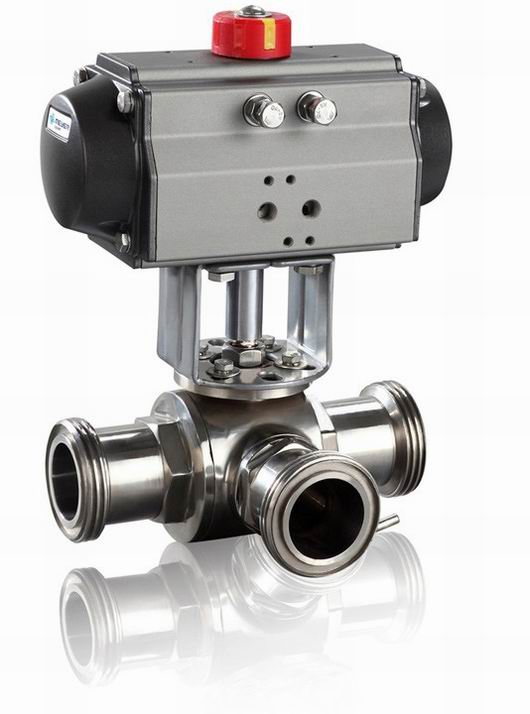

气动卫生级球阀（两通式） 气动卫生级球阀（三通式）
二、卫生级气动球阀 阀体
|
阀体形式 |
二通式、三通式 |
|
公称通径 |
DN15～100mm |
|
公称压力 |
PN1.0 MPa |
|
连接形式 |
快装式(卡箍式)、焊接式、螺纹式 |
|
适用温度 |
PTFE≤180℃ |
|
适用介质 |
啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等 |
|
产品特点 |
安全卫生，密封好、使用寿命长 |
三、卫生级气动球阀 执行机构
|
执行器型号 |
GT、SR、ST、AT系列单(双)作用气动执行器 |
|
供气压力 |
0.4～0.7MPa |
|
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
环境温度 |
-20～+90℃ |
|
作用形式 |
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
|
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
四、卫生级气动球阀 零件材料
|
阀体 |
304/316/316L不锈钢 |
|
阀轴 |
不锈钢 |
|
球体 |
304/316/316L不锈钢 |
|
阀座 |
PTFE |
五、卫生级气动球阀 主要外型和连接尺寸

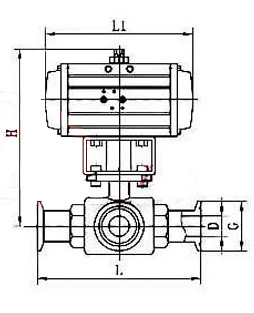

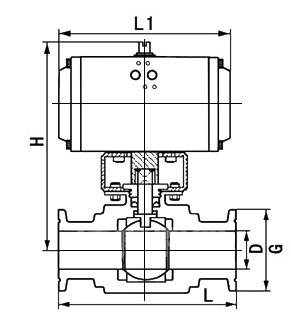

气动卫生级球阀（两通式） 气动卫生级球阀（三通式）
|
通径 |
G |
L1 |
L |
H |
D |
|
15 |
34 |
132 |
100 |
115 |
12.7 |
|
20 |
50.5 |
132 |
100 |
115 |
17.2 |
|
25 |
50.5 |
155 |
120 |
147 |
25 |
|
32 |
50.5 |
155 |
130 |
150 |
31.8 |
|
38 |
50.5 |
155 |
150 |
152 |
35.6 |
|
51 |
64 |
155 |
200 |
172 |
48.6 |
|
63 |
77.5 |
208 |
210 |
192 |
60.3 |
|
76 |
91 |
208 |
220 |
197 |
72.9 |
|
89 |
106 |
256 |
260 |
224 |
88.9 |
|
102 |
119 |
256 |
320 |
232 |
101.6 |
注：由于根据不同工况或不同用户需求选用的不同执行器，执行器外形尺寸有所区别，具体咨询当地经销商。
产品外形尺寸、尺寸结构图图，请与沃德阀门代理商联系，谢谢！订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
