进口全启式弹簧安全阀
产品名称:进口全启式弹簧安全阀
产品型号:WODE
询问进口全启式弹簧安全阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口美标安全阀
 进口美标安全阀
进口全启式弹簧安全阀
 进口全启式弹簧安全阀
进口全启封闭式弹簧安全阀
 进口全启封闭式弹簧安全阀
进口弹簧螺纹全启式安全阀
 进口弹簧螺纹全启式安全阀

进口全启式弹簧安全阀|进口蒸汽安全阀|进口带扳手安全阀|进口安全泄压阀
品牌:德国沃德WODE
进口全启式弹簧安全阀,Spring full open type safety valve, 也叫全启式法兰安全阀,带扳手弹簧全启式安全阀,常开式安全阀,铸钢全启式安全阀,不锈钢全启式安全阀,安全阀的开启、关闭动作是依靠其进口端的介质压力变化和弹簧预紧力来使阀芯自动开启及关闭。当介质压力(内压)升高到提升力比弹簧预紧力大时,阀芯克服弹簧预紧力自动开启,泄放多余的介质,使内压下降,又由于弹簧力的作用,当内压降至安全值时,阀芯自动关闭,泄放停止的阀门。
德国沃德WODE全启式弹簧安全阀适于温度≤350℃的蒸汽、空气等介质的设备和管路上,作为超压保护装置,当设备和管路内压力超过允许值时,弹簧全启式安全阀自动开启,继而全量排放;当压力降低到规定值时,弹簧全启式安全阀自动关闭,保证设备和管路的安全运行。
进口全启式弹簧安全阀技术参数
口径:DN15-300
公称压力:PN16-320
整定压力:PN16-320
连接方式:法兰
结构形式:弹簧全启式
阀体材质:铸钢,不锈钢
适用温度:-40℃-550℃
适用介质:水,油品,蒸汽以及腐蚀性介质
进口全启式弹簧安全阀零件材料
NO
零件名称
Name of part
材料 Materials

材料 Materials

材料 Materials
1
阀 体 Body
WCB
ZG1Cr18Ni9Ti
CF8M
2
阀 座 Nozzle
2Cr13
1Cr18Ni9Ti
316
3
调节圈 Adjusting ring
ZG2Cr13
ZG1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
4
反冲盘 Disc holder
ZG2Cr13
ZG1Cr18Ni9Ti
316
5
阀瓣 Disc
2Cr13
1Cr18Ni9Ti
316
6
导向套 Guide sleeve
2Cr13
1Cr18Ni9Ti
0Cr18Ni12Mo2Ti
7
阀盖 Bonnet
ZG230-450
ZG230-450
ZG230-450
8
弹簧 Spring
50CrVA
50CrVA包覆氟塑料
Coated Teflon
50CrVA包覆氟塑料
Coated Teflon
9
阀 杆 Stem
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
10
扳 手 Lever
ZG200-400
ZG200-400
ZG200-400
11
调整螺杆Adjusting bolt
45
2Cr13
2Cr13
12
保护 Cap
ZG200-400
ZG200-400
316
密封面材料Sealing surface of material
堆焊Co基硬质合金
Depositing stellite

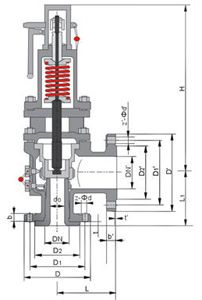

进口全启式弹簧安全阀连接尺寸
注:由于网站的版面原因,该安全阀的具体外形尺寸图纸,请联系WODE各代理商。
弹簧全启式安全阀注释
弹簧全启式安全阀的开启高度大于或等于流道直径的1/4,出口通径比进口通径大一档,比如进口通径是DN25,出口通径就是DN32。全启式安全阀的排放面积是阀座喉部最小截面积。其动作过程是属于两段作用式,必须借助于一个升力机构”反冲盘“才能达到全开启状态,全启式安全阀主要用于气体介质等排量需求较大的场合。
如果您有需要咨询更详细的产品信息
欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
