进口气动放料阀|气动带手动放料阀|进口气动下展式放料阀|气动上展式放料阀|反应釜气动放料阀
品牌：德国沃德WODE
一、HG5-1425-81气动放料阀产品概述
德国沃德WODE的进口气动放料阀是一种用于反应釜、储罐及其他容器的底部排料、放料、取样等功能的化工设备。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式，其利用阀门上气动执行器传动的优点，可远距离操作，使工人远离出料口，实现半自动或自动控制。
HG5-1425-81气动放料阀是利用气体推动活塞往复运动，活塞上的齿条带动旋转轴上的齿轮转动90度，从而驱动阀杆达到快速准确开启阀门的目的。本产品使用方便，易于修理，不受气温变化的影响，又能远距离操纵，特别适合于不适于人工手动操作的储料罐、反应釜及其他容器的底部排放物料等工况场合。
二、HG5-1425-81气动放料阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀 体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
阀 座 |
2Cr13 |
304 |
304L |
316 |
316L |
|
3 |
阀 杆 |
2Cr13 |
304 |
304L |
316 |
316L |
|
4 |
阀 芯 |
2Cr13 |
304 |
304L |
316 |
316L |
|
5 |
垫 片 |
石墨+304 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
6 |
螺 柱 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
螺 母 |
45 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
三、HG5-1425-81气动放料阀主要技术规范表
|
设计标准 |
HG 5-1424-81《气动上展式铸钢放料阀》、HG 5-1425-81《气动上展式不锈钢放料阀》 |
|
法兰标准 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
检验与试验标准 |
JB/T 9092-1999 |
|
适用介质 |
晶颗粒、粉体、酸碱类等 |
|
口径 |
DN25-DN200 |
|
适用温度 |
≤150℃ |
|
压力 |
1.6、2.5Mpa或者ANSI150-300 |
|
连接方式 |
法兰、焊接 |
|
附件 |
带电磁阀、空气过滤减压阀、带手动、带反馈 |
四、HG5-1425-81气动放料阀主要外型尺寸表
|
公称压力
PN(MPa) |
公称通径
DN(mm) |
气动上展式放料阀尺寸(mm) |
气动下展式放料阀尺寸(mm) |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
1.6 |
25 |
115 |
80 |
115 |
85 |
- |
- |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
135 |
100 |
- |
- |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
145 |
110 |
160 |
125 |
85 |
65 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
165 |
125 |
180 |
145 |
100 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
215 |
180 |
245 |
210 |
180 |
135 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
245 |
210 |
280 |
245 |
195 |
145 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
335 |
295 |
405 |
355 |
/ |
/ |

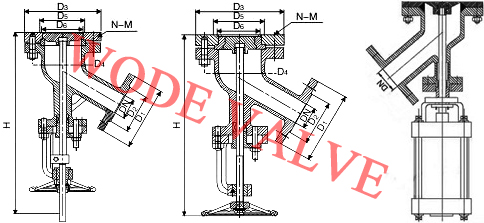

五、HG5-1425-81气动放料阀主要结构图
尊敬的用户！如果你需订购气动放料阀产品，咨询时烦请说明公称通径、公称压力、阀体材质、结构类型，气动放料阀有上展式、下展式和柱塞式三种形式，本产品根据材质的不同分为：HG 5-1424-81气动上展式铸钢放料阀和HG 5-1425-81气动上展式不锈钢放料阀等。更多详细资料请致电联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司 |
