进口保温放料阀|进口上展式保温放料阀|进口下展式保温放料阀|进口气动保温放料阀
品牌：德国沃德WODE
一、保温放料阀产品概述
保温放料阀主要由安装在反应容器出料口上的阀体、设置在阀体中的阀瓣、紧固在阀瓣上的手轮以及阀体下部的出料口构成，其通过手轮的转动带动阀瓣的闭合来控制放料的多少，物料从设置在阀体下部的出料口流出，主要用于石油、化工、冶金、制药等各类系统中输送常温下会凝固的高粘度介质，做输送启闭放料用。
保温放料阀的结构特点是夹套焊装在阀体上，侧面设置有夹套的连接口，夹套中可自由地流通蒸汽或其它热的保温介质，使沉淀于储藏罐及管道里的粘稠介质得于流通引流。
二、保温放料阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀 体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
填料压盖 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
3 |
支 架 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
4 |
阀 座 |
2Cr13 |
304 |
304L |
316 |
316L |
|
5 |
阀 杆 |
2Cr13 |
304 |
304L |
316 |
316L |
|
6 |
阀 瓣 |
2Cr13 |
304 |
304L |
316 |
316L |
|
7 |
垫 片 |
石墨+304 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
8 |
螺 栓 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
9 |
螺 母 |
45 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
三、保温放料阀主要技术规范表
|
设计标准 |
HG 5-10-81《手动上展式不锈钢放料阀》、HG 5-11-81《手动下展式不锈钢放料阀》 |
|
法兰标准 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
检验与试验标准 |
JB/T 9092-1999 |
|
适用介质 |
晶颗粒、粉体、酸碱类等易凝固流体 |
|
口径 |
DN25-DN200 |
|
适用温度 |
≤150℃ |
|
压力 |
1.6、2.5Mpa或者ANSI150-300 |
|
连接方式 |
法兰、焊接 |
四、保温放料阀主要外型尺寸表
|
公称压力
PN(MPa) |
公称通径
DN(mm) |
上展式保温放料阀尺寸(mm) |
下展式保温放料阀尺寸(mm) |
|
D |
D3 |
H |
D0 |
D |
D3 |
H |
D0 |
|
1.6 |
25 |
115 |
115 |
270 |
160 |
115 |
135 |
225 |
160 |
|
32 |
135 |
135 |
285 |
160 |
135 |
145 |
300 |
160 |
|
40 |
145 |
145 |
355 |
180 |
145 |
160 |
340 |
180 |
|
50 |
160 |
160 |
370 |
180 |
160 |
180 |
345 |
180 |
|
65 |
180 |
180 |
465 |
220 |
180 |
195 |
425 |
220 |
|
80 |
195 |
195 |
480 |
250 |
195 |
215 |
445 |
250 |
|
100 |
215 |
215 |
590 |
280 |
215 |
260 |
535 |
280 |
|
125 |
245 |
245 |
730 |
300 |
245 |
280 |
585 |
300 |
|
150 |
280 |
280 |
775 |
320 |
280 |
330 |
665 |
320 |
|
200 |
335 |
335 |
- |
- |
335 |
335 |
- |
- |

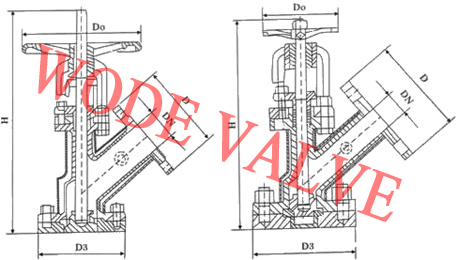

五、进口保温放料阀主要结构图
尊敬的用户！如果你需订购保温放料阀产品，咨询时烦请提供型号数据，公称通径、公称压力、阀体材质、使用介质、介质温度法兰标准等，本产品有上展式、下展式和柱塞式三种，如有特殊要求，咨询时请详细说明。更多详细资料请致电联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司 |
