进口衬氟放料阀|进口衬氟上展式放料阀|进口下展式衬氟放料阀|进口衬PTFE放料阀
品牌：德国沃德WODE
一、进口衬氟放料阀产品概述
德国沃德WODE衬氟放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零部件组成，其阀内腔及阀瓣表面均包裹着一层耐腐蚀、耐老化的聚全氟乙丙烯或聚四氟乙烯，该种材料具有可靠的耐腐蚀性和密封性，本产品密封方式为软密封结构，密封结构合理，可以做到零泄漏的标准，适用于各种工业生产中液体放料，特别在稀酸、浓酸等介质中均能很好地工作。
进口衬氟放料阀利用氟塑料材料非常好的耐腐蚀性能以及较强的耐温性，成功解决了反应釜应对各种性质的物料情况，其依靠法兰连接，有手动、气动、电动三种传动方式，适用油品、酸类、腐蚀性介质等。
二、进口衬氟放料阀主要零部件材料表
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀 体 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
2 |
填料压盖 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
3 |
支 架 |
WCB |
CF8 |
CF3 |
CF8M |
CF3M |
|
4 |
阀 座 |
2Cr13 |
304 |
304L |
316 |
316L |
|
5 |
丝 杆 |
2Cr13 |
304 |
304L |
316 |
316L |
|
6 |
阀 瓣 |
2Cr13 |
304 |
304L |
316 |
316L |
|
7 |
垫 片 |
石墨+304 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
|
8 |
螺 栓 |
35CrMoA |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
|
9 |
螺 母 |
45 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
10 |
内衬材料 |
聚全氟乙丙烯(F46)、聚四氟乙烯(F4) |
三、进口衬氟放料阀主要技术规范表
|
设计标准 |
HG 5-6-81《手动上展式铸钢放料阀》、HG 5-7-81《手动下展式铸钢放料阀》 |
|
法兰标准 |
JB/T 79、GB/T 9112、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 |
|
检验与试验标准 |
JB/T 9092-1999 |
|
适用介质 |
晶颗粒、粉体、酸碱类等 |
|
口径 |
DN25-DN200 |
|
适用温度 |
≤150℃ |
|
压力 |
1.6、2.5Mpa或者ANSI150-300 |
|
连接方式 |
法兰、焊接 |
四、进口衬氟放料阀主要外型尺寸表
|
公称压力
PN(MPa) |
公称通径
DN(mm) |
上展式衬氟放料阀尺寸(mm) |
下展式衬氟放料阀尺寸(mm) |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
1.6 |
25 |
115 |
80 |
115 |
85 |
- |
- |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
135 |
100 |
- |
- |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
145 |
110 |
160 |
125 |
85 |
65 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
165 |
125 |
180 |
145 |
100 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
215 |
180 |
245 |
210 |
180 |
135 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
245 |
210 |
280 |
245 |
195 |
145 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
335 |
295 |
405 |
355 |
/ |
/ |

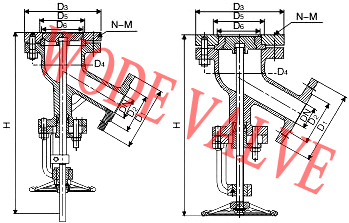

五、进口衬氟放料阀主要结构图
尊敬的用户！如果你需订购我厂衬氟放料阀产品，咨询时烦请说明类型，公称通径，公称压力，阀体和阀内组件材料，使用温度，结构形式，本产品有上展式、下展式和柱塞式三种，传动方式可选用手动、气动、电动等。更多详细资料请致电联系德国沃德WODE授权一级代理商：北京永德宝阀门有限公司 |
