进口铝合金管夹阀
产品名称:进口铝合金管夹阀
产品型号:WODE
询问进口铝合金管夹阀价格
咨询电话:010-57038765
传真:010-51298906
点击看大图
进口铝合金管夹阀
 进口铝合金管夹阀

进口铝合金管夹阀
品牌:德国沃德WODE
管夹阀:进口铝合金夹管阀|铝合金胶管阀|选煤选矿管夹阀|污水纸浆管夹阀|进口铝合金阀门
进口铝合金管夹阀主要特点:
德国沃德WODE进口铝合金管夹阀,又名铝合金夹管阀,铝合金胶管阀,由左右铝合金阀体,橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可永久使用,寿命是普通阀门的4~6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。
进口铝合金管夹阀工作原理:
当顺时针转动手轮时,使大小阀杆同时带动上下压板,压缩管套进行关闭。反转即行开启,这样压板在拉杆之间上下往复运动完成阀门开闭工作。
铝合金管夹阀注意事项:
另外,因橡胶管套承受力小,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均己达到开闭极点,切勿尽力或多人辅助,禁用其他工具开闭。
进口铝合金管夹阀主要参数:
1、适用范围:化工,石油、发电、碱厂、选矿、水泥、选煤、非金属等行业,可快速控制管路浓度砂粒状流量与截止
2、使用介质:纸浆、污水、矿渣、煤渣、泥沙等
3、口径:DN25~DN300
4、适用温度:-30~85℃,更高温度特殊说明,另外定制
5、公称压力:0.6~1.6Mpa(定货说明)
6、传动方式:手动、气动、电动
6、法兰执行标准:国标、德标、美标等
进口铝合金管夹阀主要零件材料:
名称
材料
阀体
铝合金
套管
橡胶
阀杆
铸铜、碳钢
压杆
铸铁
手轮
铸铁
托架
球墨铸铁

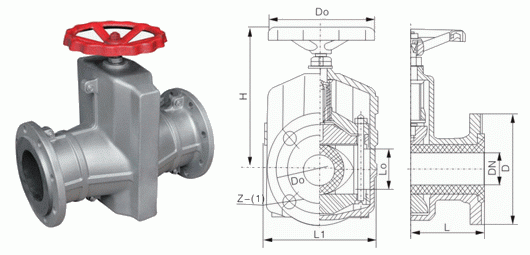

进口铝合金管夹阀外形结构图:
进口铝合金管夹阀主要外形连接尺寸:
公称通径
(DN)
公称压力
(MPa)
工作压力
(MPa)
L
L1
D
D1
Z-Φ
H
A
重量
(kg)
25
0.6
0.6
160
124
115
85
4-14
32
165
145
140
100
4-18
40
190
157
150
110
4-18
50
210
160
160
125
4-18
65
250
199
180
145
4-18
80
300
222
195
160
4-18
100
350
250
215
180
8-18
125
430
318
245
210
8-18
150
500
350
280
240
8-23
1000
265
200
0.4
0.4
650
446
335
295
8-23
1174
330
250
800
516
395
350
12-23
300
950
562
445
400
12-23
采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa)等
进口铝合金管夹阀安装与维护:
1、本阀门在管道上任意安装,没有介质流向限制。
2、本阀门维护成本低,没有需要定期更换的阀座、密封填料、密封圈或伸缩管。
3、胶管是管夹阀唯一需要更换的零件,一旦更换了胶管,阀门就像新阀门一样。
4、本阀门很少需要其他零件库存,一般建议客户购买本阀门的时候多备几条胶管。
注:由于工况参数有所不同,网上报价仅供参考,具体价格请与代理商报价为准,如果您有需要咨询更详细的产品信息,欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
