进口夹管阀、挤压阀、管囊阀、气动气囊阀
产品名称:进口夹管阀、挤压阀、管囊阀、气动气囊阀
产品型号:WODE
询问进口夹管阀、挤压阀、管囊阀、气动气囊阀价格
咨询电话:010-51298906
传真:010-51298906
点击看大图
进口夹管阀、挤压阀、管囊阀、气动气囊阀
 进口夹管阀、挤压阀、管囊阀、气动气囊阀
进口气囊阀
 进口气囊阀

进口夹管阀、挤压阀、管囊阀、气动气囊阀
品牌:德国沃德WODE
德国进口管夹阀|美国进口管夹阀|原装进口胶管阀|进口管夹阀知名品牌|进口挤压阀参数报价
夹管阀,挤压阀,管囊阀又称为气动气囊阀是一种耐磨性能和耐腐蚀性能非常优良的阀门,是传统球阀、蝶阀、隔膜阀等阀门的良好替代品,本阀门清水试验平均寿命在20万次。应用范围为矿山行业:湿式除铁器、陶瓷过滤机、MGM管式薄膜过滤机、戈尔薄膜过滤机、矿山尾矿泥浆输送管道、矿山采选单元泥浆输送管道;建设机械行业:配混系统的自动称量装置、加药系统;冶金行业:炼钢的自动加渣系统;医药行业:塑料瓶大输液连运机;污水处理行业;污泥输送管道等行业。
夹管阀、挤压阀、管囊阀、气动气囊阀特点:
1、无压力损失、无堵塞、无泄露、防水撞冲击。
2、特别适用于含颗粒的液--固及气--固二相流。
3、橡胶管套带有纤维增强结构,耐磨、抗疲劳。
夹管阀、挤压阀、管囊阀、气动气囊阀工作原理:

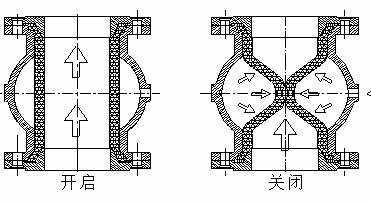

在控制介质未输入时,胶套和阀体之间的空腔与大气连通,胶套受流体压力处于向外张紧状态.因为管套内有一定角度排列的增强帘布层,使管套轴向和径向压力相互平衡,所以管套的长度与直径不会因为流体压力而变化.当控制介质进入管套与阀体之间的空腔时,管套在介质压力下变形截流.如下图所示:

夹管阀、挤压阀、管囊阀、气动气囊阀压力范围:
口径(DN)
DN25~200
DN250~300
工作压力
max4bar
max3bar
控制压力
max6bar
max4.5bar
最大压差
2bar
max1.5bar
夹管阀、挤压阀、管囊阀、气动气囊阀技术参数:
阀体
铸铁DN25~200 铸铝DN25~300 铸钢DN25~300
法兰连接
铸铁DN25~300,316LDN40~200
管套材质及
温度范围
天然橡胶-5~80。C
三元乙丙胶-5~120。C
食品极
食品极天然橡胶管套
控制介质
压缩空气或压力水
控制附件
手动-三通手动阀 自动-三通电动阀

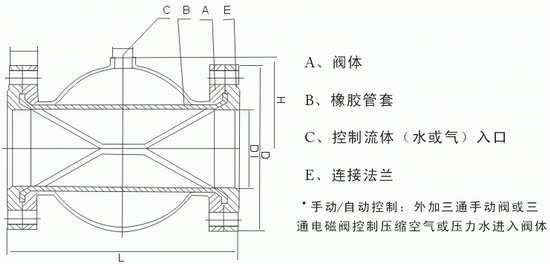

夹管阀、挤压阀、管囊阀、气动气囊阀外形结构图:

夹管阀、挤压阀、管囊阀、气动气囊阀连接尺寸:
口径(DN)
40
50
65
80
100
125
150
200
250
300



L
150
180
180
220
276
345
414
550
680
820
H
40
60
60
75
95
120
145
1823
229
278
I
26
27
23
30
36
48
52
65
82
98
D
150
155
200
200
220
250
285
340
405
480
法兰
标准
..
PN10
DN40
PN10
DN50
PN10
DN55
PN10
DN80
PN10
DN100
PN10
DN125
PN10
DN150
PN10
DN200
PN10/20
DN250
PN10/20
DN300
注:由于工况参数有所不同,网上报价仅供参考,具体价格请与代理商报价为准,如果您有需要咨询更详细的产品信息,欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
