进口美标提升式硬密封旋塞阀
产品名称:进口美标提升式硬密封旋塞阀
产品型号:WP7L-CS3L
询问进口美标提升式硬密封旋塞阀价格
咨询电话:010-51298906
传真:010-51298906
点击看大图
进口偏心旋塞阀
 进口偏心旋塞阀
进口旋塞阀
 进口旋塞阀
进口保温旋塞阀
 进口保温旋塞阀
进口美标压力平衡式油密封旋塞阀
 进口美标压力平衡式油密封旋塞阀
进口卡套软密封旋塞阀
 进口卡套软密封旋塞阀

进口美标提升式硬密封旋塞阀
品牌:德国沃德WODE
美标提升式硬密封旋塞阀的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,于密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而阀闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。法兰连接美标提升式硬密封旋塞阀适用于公称压力CLASS150LB~2500LB,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。沃德WODE公司零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工况需要。
产品结构特点:
1、金属硬密封美标提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。
2、无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。
3、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力最小。
4、金属硬密封提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。
5、与普通旋塞阀相比,金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6、两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。
7、金属硬密封提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。
8、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。
进口美标提升式硬密封旋塞阀技术规范:
驱动方式:手动、涡轮、电动、气动
设计标准:API599、API6D
结构长度:ASME B16.10
连接法兰:ASME B16.5
试验和检验:API598、API6D
进口美标提升式硬密封旋塞阀主要技术参数:
主体材质:碳钢、不锈钢、合金钢等
公称通径:1/2"--18"
压力范围:150LB-2500LB
适用温度:-40~+550℃
操作方式:涡轮、气动、液动、电动
产品外形连接尺寸:详情请联系沃德WODE各代理商。
旋塞阀使用注意事项:
1、旋塞阀的启闭状态是通过阀杆状态进行判断,阀杆的外端是正方形,其上所标示的直线与阀体方向垂直时表示阀体为关闭状态,与阀体方向平行时表示阀体为开启状态。
2、美标旋塞阀的开关不能使用人手操作,而需使用专用扳手,以尽量减少因打滑而可能造成的安全事故,同时扳手也尽量不使用活动扳手,减少启闭时打滑的几率。
3、开启时应按照操作要求检查所有必要项目,之后缓慢开启阀门,开启时操作人员还应注意不要站在密封面方向,避免一旦介质泄漏可能带来的安全事故,在遇到流体为酸碱流体时,操作人员须佩戴防护面具。
4、美标旋塞阀如配有管道视镜,则操作人员应在开启后,观察管道内是否有流体通过,在检查确认无误后才可离开现场。

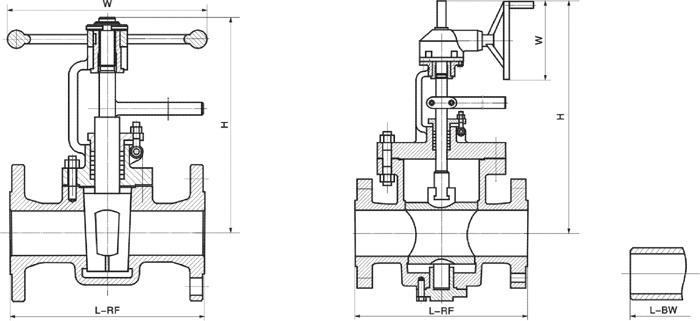

产品外形尺寸、尺寸结构图图,请与沃德阀门代理商联系,谢谢!订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
如果您有需要咨询更详细的产品信息
欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
