进口卡套软密封旋塞阀
产品名称:进口卡套软密封旋塞阀
产品型号:WP3F-CS2L
询问进口卡套软密封旋塞阀价格
咨询电话:010-51298906
传真:010-51298906
点击看大图
进口偏心旋塞阀
 进口偏心旋塞阀
进口旋塞阀
 进口旋塞阀
进口保温旋塞阀
 进口保温旋塞阀
进口美标压力平衡式油密封旋塞阀
 进口美标压力平衡式油密封旋塞阀
进口卡套软密封旋塞阀
 进口卡套软密封旋塞阀

进口卡套软密封旋塞阀
品牌:德国沃德WODE
进口软密封卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套,阀门没有空腔给介质积聚,金属唇边在旋塞转时提供自洁的作用,适合于粘稠和易结垢的工况、双向流动,使用安装更方便。
卡套式软密封旋塞阀适用于公称压力PN1.6-16MPa,工作温度-29-180℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。广泛地应用于油田开采、输送和精练设备中,同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
进口卡套软密封旋塞阀主要规范标准:
设计标准:API599,API6D
结构长度:DIN 3202F1
连接法兰:DIN 2543-2549
试验和检验:DIN3230
卡套软密封旋塞阀主要技术参数:
主体材质:碳钢、不锈钢、合金钢等
公称通径:DN15-DN400
压力范围:1.6-16Mpa
适用温度:-29~+180℃
操作方式:涡轮、气动、液动、电动
产品外形连接尺寸:详情请联系沃德WODE各代理商。
进口卡套软密封旋塞阀结构特点:
1、产品结构合理、密封可靠、性能优良、造型美观;
2、油密封旋塞阀倒装压力平衡的结构,开关动作轻;
3、阀体和密封面间设有油槽,可随时通过油嘴向阀座注入密封油脂,增加密封性能;
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。
卡套软密封旋塞阀主要零部件材质:
阀体:GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
卡套:PTFE
塞子:ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
垫片:柔性石墨+不锈钢
调整垫:ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316L
阀盖:GS-C25 1.7363 1.4308、1.4408、1.4306、1.4301
调整螺栓:ASTM A193-B7,A320-B8,A193-B8M
六角螺母:ASTM A194-2H,A194-8,A194-8M
螺栓:ASTM A193-B7,A320-B8,A913-B8M
支架:Q235、WCB、CF8、CF3M
蜗轮:ASTM A536 60-40-18+other
旋塞阀选用指南
根据旋塞阀的结构特点和设计上所能达到的功能,建议按下列原则选用:
用于分配介质和改变介质流动方向,其工作温度≤ 300°C,公称压力≤ 6.4MPa、公称通径≤ 300 mm,建议选用三通旋塞阀。
牛奶、果汁、啤酒等食品企业及制药厂等的设备和管路上,建议选用奥氏体不锈钢制的紧定式圆锥形旋塞阀。
油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中,公称压力级≤ CL300、公称通径≤ 300 mm、工作温度 ≤ 340°C,建议选用油封式圆锥形旋塞阀。
油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中,公称压力级≤ CL2500、公称通径≤ 900 mm、工作温度 ≤ 340°C,建议选用压力平衡式倒圆锥形旋塞阀。
在大型化学工业中,含有腐蚀性介质的管路和设备上,要求开启或关闭速度较快的场合,对于以硝酸为基的介质,可选用1Cr18Ni9不锈钢制的聚四氟乙烯套筒密封圆锥形旋塞阀。
在煤气、天然气、暖通系统的管路中和设备上,当公称压力≤ 1.0 MPa、公称通径≤ 200 mm,宜选用填料式圆锥形旋塞阀。

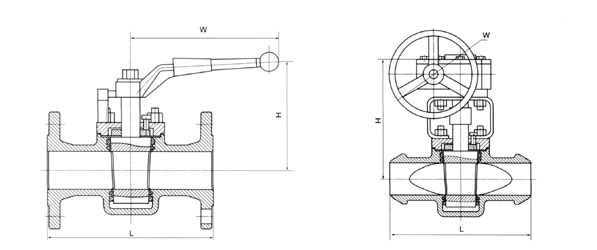

产品外形尺寸、尺寸结构图图,请与沃德阀门代理商联系,谢谢!订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
如果您有需要咨询更详细的产品信息
欢迎联系德国沃德WODE授权一级代理商:北京永德宝阀门有限公司
