进口焊接式旋塞阀
品牌：德国沃德WODE
进口焊接式旋塞阀的结构简单，开关迅速，流体阻力小，角行程操作快。在事故等紧急状态下，能快速连通或切断管路。与闸阀、截止阀相比，操作更灵活，开关更迅速。旋塞阀是用带通孔的塞体作为启闭件，塞体随阀杆转动，以实现启闭动作。
进口焊接式旋塞阀应用范围：
美标承插焊卡套旋塞阀适用于公称压力CLASS150～CLASS2500LB，工作温度为-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。
进口焊接式旋塞阀结构特点：
1、产品结构合理、密封可靠、性能优良、造型美观。
2、承插焊卡套旋塞阀的密封性是通过卡套四周的密封面来实现的。独特的360°金属唇边保护固定卡套。
3、阀门没有空腔给介质积聚。
4、金属唇边在旋塞转时提供自洁的作用，适合于粘稠和易结垢的工况。
5、双向流动，使用安装更方便。
6、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
进口焊接式旋塞阀标准规范：
设计制造标准：API599，API6D
结构长度标准：ASME B16.10
压力温度等级：ASME B16.34
试验检验标准：API598.API6D
进口焊接式旋塞阀主要技术参数：
材质：铸钢、304、304L、316、316L不锈钢
管道连接方式：焊接
适用介质范围：石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
公称压力范围：150LB-2500LB或1.0-32Mpa
公称通径：1/2"--16"（DN15--DN400）
适用温度：-40~+550℃
操作方式：手动、涡轮、气动、液动、电动(可选）
产品外形连接尺寸：详情请联系沃德WODE各代理商。
进口焊接式旋塞阀零件材料：
阀体：ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
卡套：PTFE
塞子：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
垫片：柔性石墨+不锈钢
调整垫：ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304,F316,F321,F304L,F316
阀盖：ASTM A216 WCB ASTM A217-WC1，WC6，WC9，C5 ASTM A351-CF8，CF8M，CF3，CF3M
调整螺栓：ASTM A193-B7,A320-B8,A193-B8M
六角螺母：ASTM A194-2H,A194-8,A194-8M
螺栓：ASTM A193-B7,A320-B8,A913-B8M
手柄：ASTM A105-WCB
进口焊接式旋塞阀安装说明:
1、要留有阀柄旋转的位置。
2、不能用作节流。
3、带传动机构的球阀应直立安装
4、焊接时应充分对阀门做出冷却处理。

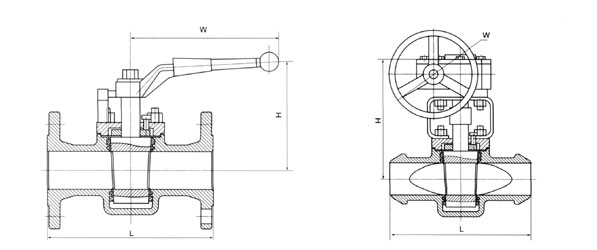

产品外形尺寸、尺寸结构图图，请与沃德阀门代理商联系，谢谢！订货产品尺寸以沃德公司出具的图纸为准或根据用户要求定制的尺寸。
