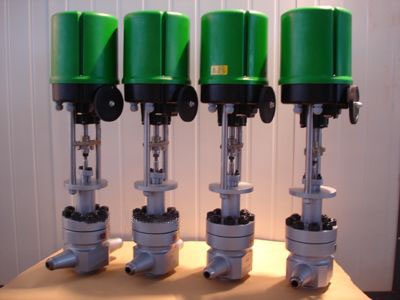

进口超高压电动调节阀（进口75Mpa电动调节阀、进口4500LB高压焊接调节阀）

德国进口电动给水多回转高压调节阀又称抗气蚀、低噪声、高压差调节阀、是德国沃德公司工程技术人员为满足50-600MW火力发电机组配套而开发的新型调节阀，该系列产品经过多次的改进和不断完善，具有新颖性和先进性。

用途：

安装在电厂锅炉或其他设备的高压差管道上作流量、压力调节用。

结构特征：

1．  本系列产品采用完合拆装式结构，操作力距小，阀腔内件（包括阀座、阀芯、节流组件、密封件

等）均可从并阀腔取出，维护保养十分方便，阀体不需从管道上割下，可长期使用。

2．  阀芯为柱塞体平衡式结构，操作力距小，调节灵敏高。

3．  节流组件由多孔板集流式节流环与套筒式节流套组成，且配以均流罩，因此具有小流量高压差无

气蚀、大流量、调节性能好，流体排出梳流无噪音的综合特性，完全满足了高压差等苛刻工况的要求，有效地实现了高温、高压差流体的流量调节控制，可调性好，调节精度高。

4．  节流环可在阀门工作行程的55%之内，实现多级减压节流。

5．  阀芯和阀座密封面堆焊司钛莱硬质合金，抗冲刷、耐腐蚀。

阀体

型    式：锻、铸直通式阀体

公称通径：DN15—DN300mm

公称压力：PN25、32Mpa、75Mpa或ANSI 1500LB  ANSI2500LB ANSI4500LB

连接形式：BW焊接（或用户要求）

材    料：WCB、25、20CrMo

上 阀 盖：WCB、25、20CrMo

填    料：柔性石墨或其他

介质温度：≦300℃、≦550℃

阀内组件：柱塞平衡式、套筒式

流量特性：等百分比或线性

阀座型式：2Cr13,或其它不锈钢渗氮或焊硬质合金

阀芯材料：2Cr13,或其它不锈钢渗氮或焊硬质合金

执行机构：

型      式：电子式电动执行器等

阀作用方式：电关或电开式

阀额定流量系数（KV）值：

1—800T/h(按用户提拱的实际工艺参数设计制造。

性能：

基本误差：±2.5

回    差：2%

死    区：2.5%

泄 漏 量：符合ANSIB16.104-1976IV或VI级

进口电动高压调节阀订货须知

1.产品型号与名称 2.公称通径DN(mm) 3.公称压力

4.流量特性 5.阀体材质 6.额定流量系数

7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号

10.其它特殊要求
