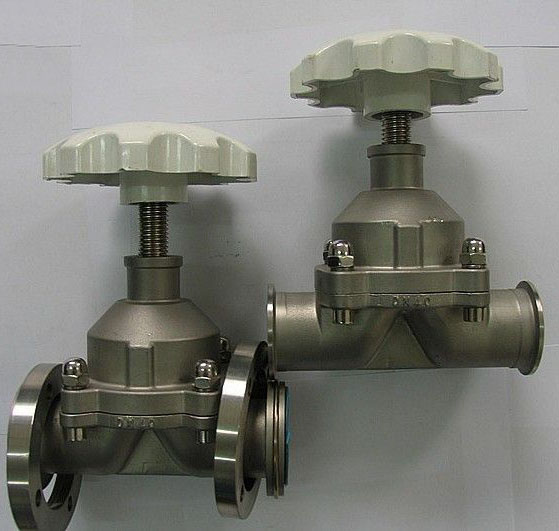

高真空隔膜阀
WDGM型高真空隔膜阀应用于真空、食品、生物工程、酒业、乳制品、制药、饮料、化妆品及化工领域。用于接通或切断真空(压力)系统管路中的介质流。
主要零部件材料
|
阀体 |
阀杆 |
阀盖 |
密封件 |
|
不锈钢 |
不锈钢 |
不锈钢 |
氟橡胶、硅橡胶 |
原理
WDGM型高真空隔膜阀转动螺杆使阀芯上下运动，同时拉动膜片上下运动，关闭和打开。
主要技术性能
|
阀门漏率 |
≤1.3×10-4Pa.L/S. |
|
适用温度 |
-25～+80℃(丁腈橡胶)
-30～+150℃(氟橡胶) |
|
适用范围 |
|
连接型式 |
使用压力范围(Pa) |
|
活套法兰(GB6070、JB919) |
0.6×106～1.3×10-4 |
|
焊接法兰(GB6070、JB919) |
1.6×106～1.3×10-4 |
|
快卸法兰(GB4982) |
0.1×106～1.3×10-4 |
|
螺纹连接 |
1.6×106～1.3×10-4 |
特点
1、 膜片装入阀芯采用推入式，更换方便；2、膜片压紧可自动调整，受压均匀， 密封可靠； 3、关闭力矩小,寿命长,≥3万次；4、开关有导向,运动平稳；5、WDGM系列手动高真空隔膜阀结构紧凑、简单、体积小,外形美观；

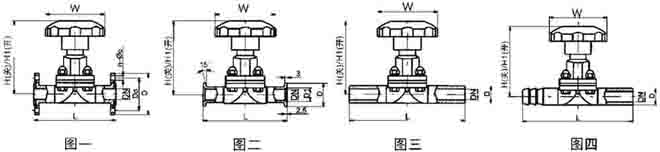

主要外形连接尺寸 单位：mm
II型焊接管连接( 图四 )
|
型号 |
DN |
D |
W |
H/H1 |
L |
|
WDGM-10 |
10 |
17 |
65 |
89/99 |
75 |
|
WDGM-25 |
25 |
32 |
80 |
110/123 |
120 |
|
WDGM-40 |
40 |
45 |
120 |
139/159 |
150 |
|
WDGM-50 |
50 |
57 |
120 |
159/186 |
180 |
I型焊接管连接(图三)
|
型号 |
DN |
D |
W |
H/H1 |
L |
|
WDGM-10 |
10 |
17 |
65 |
89/99 |
75 |
|
WDGM-25 |
25 |
32 |
80 |
110/123 |
120 |
|
WDGM-40 |
40 |
45 |
120 |
139/159 |
150 |
|
WDGM-50 |
50 |
57 |
120 |
159/186 |
180 |
快卸法兰连接(GB4982)(图二)
|
型号 |
DN |
D1 |
D |
W |
H/H1 |
L |
|
WDGM-10 |
10 |
12.2 |
30 |
65 |
89/99 |
75 |
|
WDGM-16 |
16 |
17.2 |
30 |
80 |
89/99 |
108 |
|
WDGM-20 |
20 |
26.2 |
40 |
80 |
91/102 |
118 |
|
WDGM-25 |
25 |
26.2 |
40 |
80 |
110/123 |
120 |
|
WDGM-32 |
32 |
34.2 |
55 |
80 |
129/138 |
146 |
|
WDGM-40 |
40 |
41.2 |
55 |
120 |
139/159 |
150 |
|
WDGM-50 |
50 |
52.2 |
75 |
120 |
159/186 |
180 |
活套法兰连接(GB6070)(图一)
|
型号 |
DN |
Do |
D |
n-φc |
W |
H/H1 |
L |
|
WDGM-10 |
10 |
40 |
55 |
4-φ6.6 |
65 |
89/99 |
75 |
|
WDGM-16 |
16 |
45 |
60 |
4-φ6.6 |
80 |
89/99 |
108 |
|
WDGM-20 |
20 |
50 |
65 |
4-φ6.6 |
80 |
91/102 |
118 |
|
WDGM-25 |
25 |
55 |
70 |
4-φ6.6 |
80 |
110/123 |
120 |
|
WDGM-32 |
32 |
70 |
90 |
4-φ9 |
80 |
129/138 |
146 |
|
WDGM-40 |
40 |
80 |
100 |
4-φ9 |
120 |
139/159 |
150 |
|
WDGM-50 |
50 |
90 |
110 |
4-φ9 |
120 |
159/186 |
180 |
|
