进口美标凸耳对夹式蝶阀
产品名称:进口美标凸耳对夹式蝶阀
产品型号:蝶阀
询问进口美标凸耳对夹式蝶阀价格
咨询电话:010-57038765、15001010879
传真:010-51298906
点击看大图
进口美标凸耳对夹式蝶阀
 进口美标凸耳对夹式蝶阀

美标凸耳对夹式蝶阀
德国沃德WODE进口美标凸耳式对夹蝶阀广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。
进口美标凸耳蝶阀采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封,所以密封面摩擦阻力小,关闭是具有越关越紧功能,这样密封性能可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。
美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点, 且在高曙下能正常使用,克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。
该蝶阀根据使用介质要求,选用不同密封面材料,以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。
 执行标准

设计制造
结构长度
法兰尺寸
试验-检验
API
ANSI B16.10-2002
ANSI16.5-2004
API589-2004

公称通径
Dn(in)
2"-36"
2"-36"
公称压力
PN(MPa)
150Lb
300Lb
试验压力Ps(MPa)
强度试验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、邮品、酸碱类、海水等
适用温度
-40~425℃
主要零件材料及性能
零件名称
材料
阀体
WCB、304、316、316SS、CF8M
蝶板
WCB、304、316、316SS、CF8M
阀杆
316、2Cr13、1Cr18Ni9Ti
密封圈
316、氟塑料
填料
柔性石墨、氟塑料

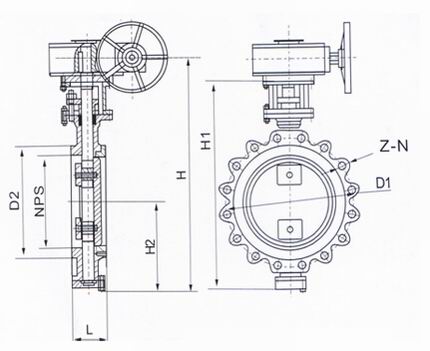

主要连接尺寸

型 号
英寸 〞
L
L1
D
D1
D2
H2
H1
H
M
Z-d
WT/Kgs
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
毫米
英寸
对夹式
法兰式
WD315 WF 连 接 尺 寸
2
1.72
43
4.25
108
6.00
152
4.75
120.5
3.62
92
4.33
110
11.02
280
13.58
345
M18
4-19
9
20
3
1.93
49
4.50
114
7.50
190
6.00
152.5
5.00
127
4.92
125
12.40
315
14.96
380
M18
4-19
11
29
4
2.20
56
5.00
127
9.00
229
7.50
190.5
6.19
157
5.70
145
13.78
350
16.34
415
M20
8-19
13
33
5
2.50
64
5.50
140
10.00
254
8.50
216
7.32
186
6.50
165
15.35
390
17.91
455
M20
8-22
16
38
6
2.75
70
5.50
140
11.00
279
9.50
241.5
8.50
216
6.89
175
17.91
455
21.45
545
M20
8-22
26
74
8
2.80
71
5.90
150
13.50
343
11.75
298.5
10.62
270
8.26
210
20.67
252
24.21
615
M24
8-22
34
86
10
3.00
76
6.30
160
16.00
406
14.25
362
12.75
324
9.84
250
23.81
605
27.36
695
M24
12-25
51
142
12
3.38
86
4.00
178
19.00
483
17.00
432
15.00
381
11.24
285
28.74
730
32.78
830
M27
12-25
72
167
14
3.63
92
4.20
190
21.00
533
18.75
476
16.25
413
12.60
320
31.50
800
35.43
900
M27
12-29
106
218
16
4.00
102
8.5
216
23.50
597
21.25
540
18.50
470
13.98
355
34.25
840
38.58
980
M30
16-29
133
275
18
4.50
114
8.74
222
25.00
635
22.75
578
21.00
533
14.96
380
36.22
920
40.55
1030
M30
16-32
176
315
20
5.00
127
9.00
229
27.50
399
25.00
635
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
20-32
190
395
24
6.06
154
10.50
267
32.00
813
29.50
749.5
27.25
692
18.70
475
45.51
1155
51.37
1305
M33
20-35
394
580
30
6.50
165
11.50
292
38.75
985
36.00
914
33.75
857
22.38
580
54.13
1375
60.03
1525
M39
28-35
476
717
32
7.50
190
12.50
318
41.75
1060
38.50
978
36.00
814
24.80
630
56.50
1435
62.40
1585
M39
28-41
618
880
36
8.00
203
13.00
330
46.00
1168
42.75
1085
40.25
1022
26.77
680
62.40
1585
69.48
1765
M20
32-41
762
1042
WD330 WF 连 接 尺 寸
6
2.75
70




9.50
240
3.50
216
6.89
175
17.91
435
21.45
545
M20
8-22
28

8
2.80
71




11.75
298
10.62
270
8.26
210
20.67
525
24.21
615
M24
8-22
36

10
3.00
76




14.25
362
12.75
324
9.84
250
23.81
605
27.36
695
M24
12-25
53

12
3.38
86




17.00
432
15.00
381
11.24
285
28.74
730
32.78
830
M27
12-25
74

14
3.63
92




18.25
476
16.25
413
12.64
320
31.50
800
35.43
900
M27
12-29
110

16
4.00
102




21.25
540
18.50
470
13.98
355
31.25
870
35.58
980
M30
16-29
138

18
4.50
114




22.75
578
21.00
533
14.96
380
36.22
920
40.55
1030
M30
16-32
180

20
5.00
127




25.00
635
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
20-32
196

24
6.06
154




29.50
749
27.25
692
18.70
475
45.51
1156
51.37
1305
M33
20-35
400

30
6.50
165




36.00
914
33.75
857
22.38
580
54.13
1375
60.03
1525
M39
28-35
482

36
8.00
203




42.75
1085
40.25
1022
26.77
680
62.40
1585
69.48
1765
M18
32-42
468

WD315 L 连 接 尺 寸
2
1.72
43
4.25
108
6.50
165
5.00
127
3.62
92
4.33
110
11.02
280
13.58
345
M20
8-19
9
20
3
2.50
64
4.50
114
8.26
210
6.63
168
5.08
127
4.92
125
12.40
315
14.96
380
M20
8-22
12
29
4
2.50
64
5.00
127
10.00
254
7.87
200
6.18
157
5.70
145
13.78
350
16.34
415
M20
8-22
15
35
5
2.75
70
5.50
140
11.00
279
9.25
235
7.32
186
6.30
165
15.35
3920
17.91
455
M20
8-22
18
40
6
3.00
76
8.30
210
12.50
318
10.63
270
8.50
216
6.89
175
17.91
455
21.45
545
M24
12-22
28
81
8
3.50
89
9.05
230
15.00
381
13.00
330
10.62
270
8.26
210
20.37
525
24.21
615
M27
12-26
37
94
10
4.50
114
9.84
250
17.50
445
15.24
387
12.75
324
9.84
256
23.81
605
27.36
695
M30
16-29
56
156
12
4.50
114
10.62
270
20.50
521
17.76
451
15.00
381
11.24
285
28.74
730
32.78
830
M30
16-32
79
183
14
5.00
127
10.62
270
23.00
584
20.24
514
16.26
413
12.60
320
31.50
800
35.43
900
M33
20-32
116
239
16
5.50
140
12.20
310
25.50
648
12.50
571
18.50
470
13.98
355
34.25
870
38.58
980
M33
20-35
146
302
18
5.98
152
13.00
330
28.00
711
24.72
628
21.00
533
14.96
380
36.22
920
40.55
1030
M33
24-35
193
346
20
5.98
152
13.80
350
30.50
775
27.00
686
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
24-35
209
434
24
7.00
178
15.35
390
36.00
914
32.00
813
27.24
692
18.70
475
45.51
1156
51.37
1305
M39
24-41
433
638
30
9.01
229
17.71
450
43.00
1092
39.25
997
27.69
703
22.38
580
54.13
1375
60.03
1525
M45
28-49
523
788
36
9.88
241
20.07
510
50.00
1270
46.00
1168
34.88
886
26.77
680
62.40
1858
69.48
1765
M50
32-53
838
1146
WD330 L 连 接 尺 寸
6
3.00
76




10.63
270
8.50
216
6.89
175
17.01
455
21.45
545
M20
12-22
29

8
6.50
89




13.00
330
10.62
270
8.26
210
20.67
525
24.21
615
M24
12-36
38

10
4.50
114




15.24
387
12.75
324
9.84
250
23.81
605
28.36
695
M27
16-29
58

12
4.50
114




17.76
451
15.00
381
11.24
285
28.74
730
32.78
830
M30
16-32
81

14
5.00
127




20.24
514
16.26
413
12.60
320
31.50
800
35.43
900
M30
20-32
119

16
5.50
140




22.30
591
18.50
470
13.98
355
34.25
870
38.58
980
M33
24-35
149

18
5.98
152




24.72
628
21.00
533
14.96
380
36.22
920
40.55
1030
M33
24-35
198

20
5.98
152




27.00
686
23.00
584
16.34
415
39.37
1000
43.70
1110
M33
24-35
215

24
7.00
178




32.00
813
27.24
692
18.70
475
45.51
1156
51.37
1305
M39
24-41
436

30
9.01
229




39.25
991
27.69
703
22.38
580
54.13
1375
60.06
1525
M45
28-49
528

36
9.88
241




46.00
1168
34.88
886
26.77
680
62.40
1585
69.48
1765
M50
32-52
843
